Реле SONG CHUAN 301-1C-C-R1 12V 35A CAT Bobcat John Deere

SONG CHUAN 301-1C-C-R1 - РЕЛЕ 12V 35A/20A

Професійне електромагнітне реле серії SONG CHUAN 301, призначене для електроустановок будівельних машин, робочої техніки та комерційного транспорту.

Пропоноване реле має маркування:

SONG CHUAN 301-1C-C-R1

12 В постійного струму

35 A / 20 A – 14 В постійного струму

Це компактне 5-контактне реле перемикання, яке використовується в установках, що вимагають високої пропускної здатності за струмом.

Найважливіші параметри

• виробник: SONG CHUAN
• серія: 301
• позначення: 301-1C-C-R1
• напруга котушки: 12 В постійного струму
• кількість контактів: 5
• розташування контактів: 1C / SPDT - перемикання
• навантажувальна здатність контакту NO: 35 A / 14 В постійного струму
• Навантажувальна здатність контакту NC: 20 A / 14 В постійного струму
• версія R1 - захисний резистор, паралельний котушці
• формат контакту: Micro ISO / 280
• дизайн призначений для автомобільного та важкого застосування

Застосування - будівельні та робочі машини

Реле сімейства SONG CHUAN 301-1C-C-R1 та їх каталожні варіанти використовуються в електроустановках багатьох будівельних і робочих машин.

CATERPILLAR - екскаватори-навантажувачі

Довідкові номери включають: на машинах:

• Caterpillar 414E
• Caterpillar 416D
• Caterpillar 416E
• Caterpillar 420D
• Caterpillar 420E
• Caterpillar 422E
• Caterpillar 424D
• Caterpillar 428D
• Caterpillar 428E
• Caterpillar 430D

Це переважно екскаватори-навантажувачі, які використовуються для земляних робіт, земляні роботи, навантаження матеріалів, дорожні та будівельні роботи.

BOBCAT – компактні та робочі машини

Реле цього сімейства еквівалентно номерам, що використовуються в машинах Bobcat.

Залежно від моделі, це може бути:

• компактні фронтальні навантажувачі Skid-Steer
• компактні гусеничні навантажувачі
• телескопічні навантажувачі
• багатофункціональні робочі машини

Довідкові номери Bobcat:

4173755

7219044

JOHN DEERE

Заявки на каталог також охоплюють вибрані машини John Deere, включаючи машини, що належать до таких сімейств:

Серія John Deere 300

Серія John Deere 500

Довідковий номер:

M169838

Довідкові номери / OE

Перед покупкою варто порівняти номер старого реле з наступним маркування:

Caterpillar:

1469439

2482841

Bobcat:

4173755

7219044

John Deere:

M169838

Додаткове застосування - легкові вантажівки

Сімейство реле SONG CHUAN 301 також використовується у вантажівках і комерційних автомобілях.

Варіант цього сімейства зустрічається, серед іншого, в установках:

Freightliner / Daimler Trucks North Америка

Приклади сімейств автомобілів:

• Freightliner Cascadia
• Freightliner Columbia
• Freightliner Coronado
• Freightliner Century Class
• Freightliner Business Class
• вибрані моделі Freightliner FL

Довідка номер:

23-13265-000

Для чого використовується таке реле?

Залежно від конкретної машини та конфігурації установки, реле може керувати різними електричними ланцюгами, наприклад:

• системами живлення,
• вентиляторами,
• електродвигунами,
• опаленням,
• освітленням,
• системами керування,
• обладнанням додаткові
• електричні модулі машини.

Точне застосування залежить від виробника та версії конкретного автомобіля чи машини.

Важливо перед покупкою

Зовнішня схожість самого реле не гарантує сумісності.

Перед покупкою порівняйте:

• маркування старого реле,
• напругу 12 В,
• 5-контактна система,
• конфігурація контактів,
• значення 35A / 20A,
• розташування роз'ємів.

В одній машині можуть використовуватися різні версії реле залежно від року випуску, версії обладнання та конкретної електричної схеми.

Пропонований продукт

Виробник: SONG CHUAN

Модель: 301-1C-C-R1

Напруга: 12 В DC

Навантажувальна здатність: 35A / 20A

Кількість контактів: 5

Тип: SPDT / 1C реле перемикання

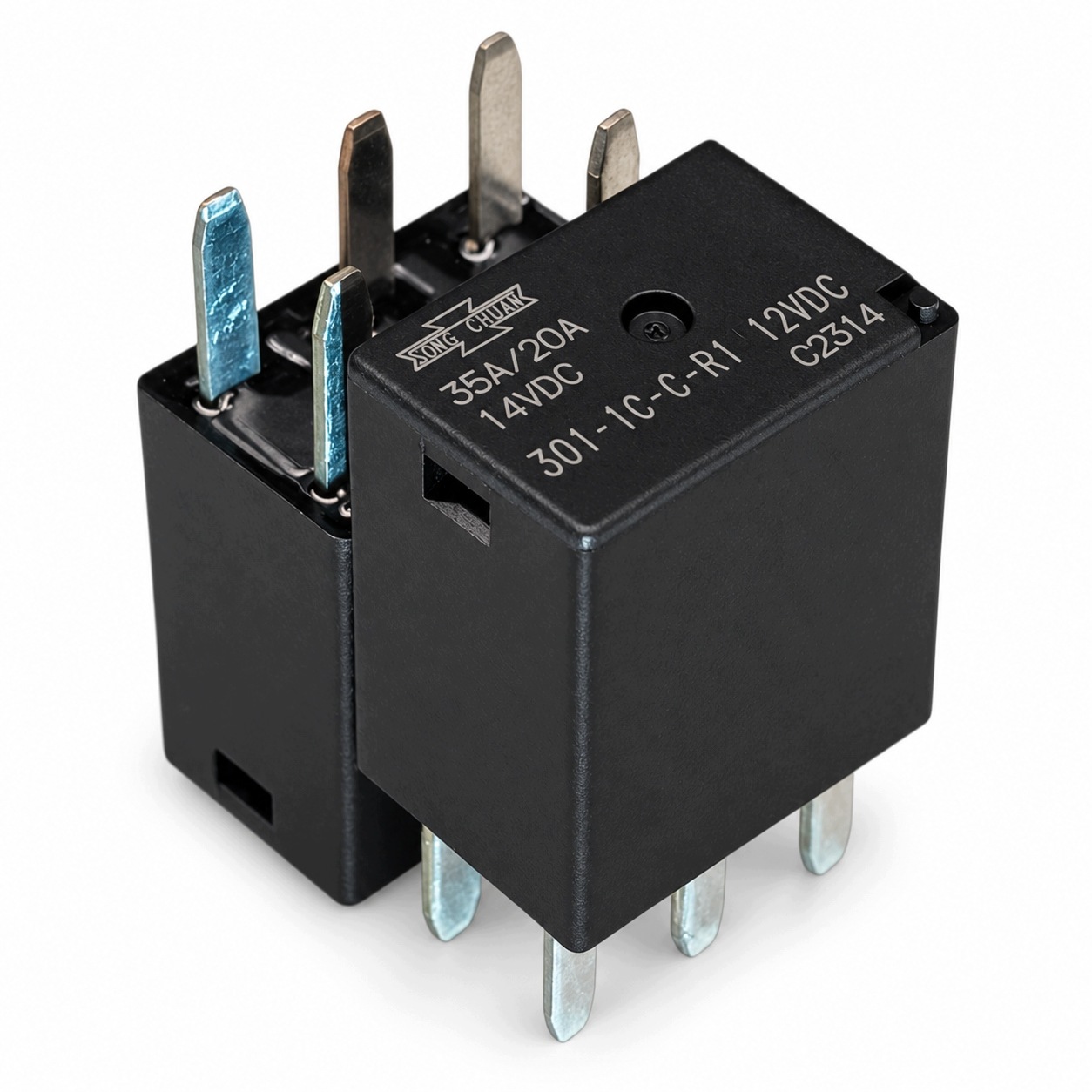

На фотографіях показаний пропонований продукт.
