Защита от разряда адаптера питания автомобильного регистратора

Адаптер питания для автомобильной камеры/радар-детектора Mini USB 12–24 В до 5 В, 2,5 А

✅24-часовой мониторинг: Комплект проводки автомобиля, подключенный к автомобильному аккумулятору или блоку предохранителей, может непрерывно подавать питание на автомобильную камеру в течение 24 часов. Он может даже подавать питание, когда автомобиль выключен (убедитесь, что видеорегистратор поддерживает режим парковки).

✅Совместимые автомобили с напряжением 12–24 В: Комплект проводки подключает видеорегистратор непосредственно к вашему автомобилю, грузовику, внедорожнику и т. д.. для обеспечения непрерывного питания и приема напряжения от любого типа транспортного средства, работающего от сети 12–24 В.

✅Обновленная версия комплекта проводки видеорегистратора: комплект проводки представляет собой предохранитель типа Mini 15A. Подключите красный кабель к ACC, желтый кабель к BATT и черный кабель к GND (металлическая часть автомобиля). Убедитесь, что тип предохранителя вашего автомобиля соответствует.

✅ Защита от низкого напряжения: Поставляется с чувствительным переключателем напряжения, который будет контролировать напряжение автомобильного аккумулятора в режиме реального времени. Когда напряжение падает ниже 11,7 В или 23,7 В, питание отключается, оставляя достаточно энергии для запуска двигателя.

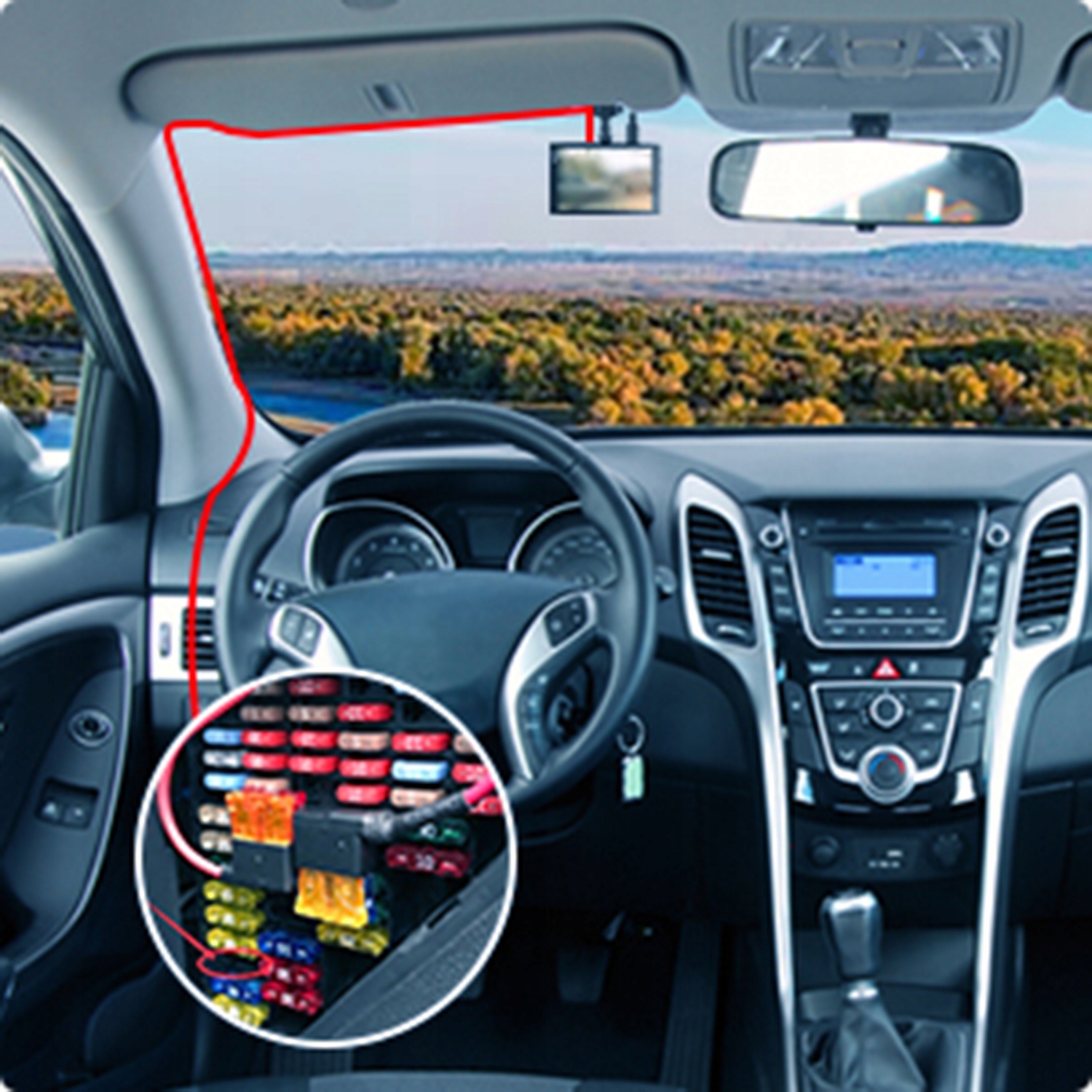

✅Простая установка: Длина комплекта проводов составляет 3,2 метра. Простая скрытая проводка сохранит чистоту и порядок в вашем автомобиле и освободит прикуриватель для подключения большего количества устройств. Подходит для большинства автомобильных камер с GPS и зеркальных камер (интерфейс mini USB).

✅ Нет необходимости в дополнительном кабеле от прикуривателя вашего автомобиля, замените его постоянным скрытым кабелем.

✅ Работает с большинством видеорегистраторов! Оставляет гнездо прикуривателя свободным.

✅Круглосуточный мониторинг защищает от разряда аккумулятора в режиме парковки.

✅Простая установка, выглядит чисто и профессионально.

✅Уровень отключения напряжения составляет 11,7 В для 12В и 23,7 В для аккумулятора для 24 В. аккумулятор.

✅Устройство автоматически выключится, если напряжение упадет ниже настраиваемого уровня отключения напряжения, защищая аккумулятор вашего автомобиля от разрядки видеорегистратора.

Полезные советы:

1. Убедитесь, что ваш видеорегистратор поддерживает режим парковки. Мы рекомендуем протестировать комплект проводки перед его использованием. При подключении комплекта проводки убедитесь, что двигатель выключен. Если вы не уверены в схеме вашей схемы, мы рекомендуем нанять профессионала, который сделает это за вас.

2. Этот комплект проводки совместим с большинством видеорегистраторов и других устройств, представленных на рынке. Мы по-прежнему рекомендуем перед покупкой проверить, совместимо ли с ним ваше устройство!

⭐⭐⭐⭐⭐

✅Входное напряжение: 12–24 В постоянного тока

✅Выходное напряжение: 5 В постоянного тока

✅Выходной ток: 2,5 А

✅Рабочая температура: -20℃ ~70℃

✅Совместимость с легковыми автомобилями 12–24 В постоянного тока, для фургонов и грузовиков.

Чтобы жгут проводов работал правильно, убедитесь, что красный, желтый и черный провода подключены правильно.

☘В1: Почему нельзя активировать видеорегистратор, вставив только красный провод (ACC)?

Ответ: Красный провод (ACC) — это сигнальный провод, а желтый провод (BAT) — провод питания. После подключения желтого провода (BAT) его можно запустить напрямую.

☘Q2: Зачем мне красный провод (ACC)?

Ответ: Красный провод (ACC) является сигнальным проводом. Когда желтый провод (BAT) подключен к аккумулятору для мониторинга парковки или обнаружения движения, если напряжение аккумулятора ниже 11,7 В, регистратор движения автоматически выключится. Если вы не подключите красную линию (ACC), невозможно будет обнаружить сигнал, который вы включили в своем автомобиле, чипсет аппаратного набора перестанет выдавать ток, и записывающее устройство не сможет запуститься. Поэтому красная линия (ACC) используется для обнаружения сигнала и должна быть подключена в автомобиле вместе с горизонтальной желтой линией (BAT) и черной линией (GND).

Схема подключения

① К Mini USB

② Выход: 5 В, 2,5–2,8 А

✅ Кабель питания для подключения видеорегистратора и кабеля питания комплекта проводов

③ Трансформаторный блок

✅ Отключает низковольтное питание питание

④ Заземляющий провод

✅Черный провод – подключение к металлической части блока предохранителей (отрицательный полюс источника питания)

⑤ Красный провод (сигнал)

✅Красный провод (сигнал) – подключение токового предохранителя к розетке переменного тока

⑥ Желтый провод (аккумулятор)

✅Подключите предохранитель источника питания 12–24 В

⑦ Подключите подготовленный предохранитель

⑧ Подключите оригинальный автомобильный предохранитель

Деформация наконечника:

✅Перед подключением комплекта проводов убедитесь, что двигатель A выключен, а затем отсоедините отрицательную клемму батареи обогрева, чтобы предотвратить короткое замыкание.

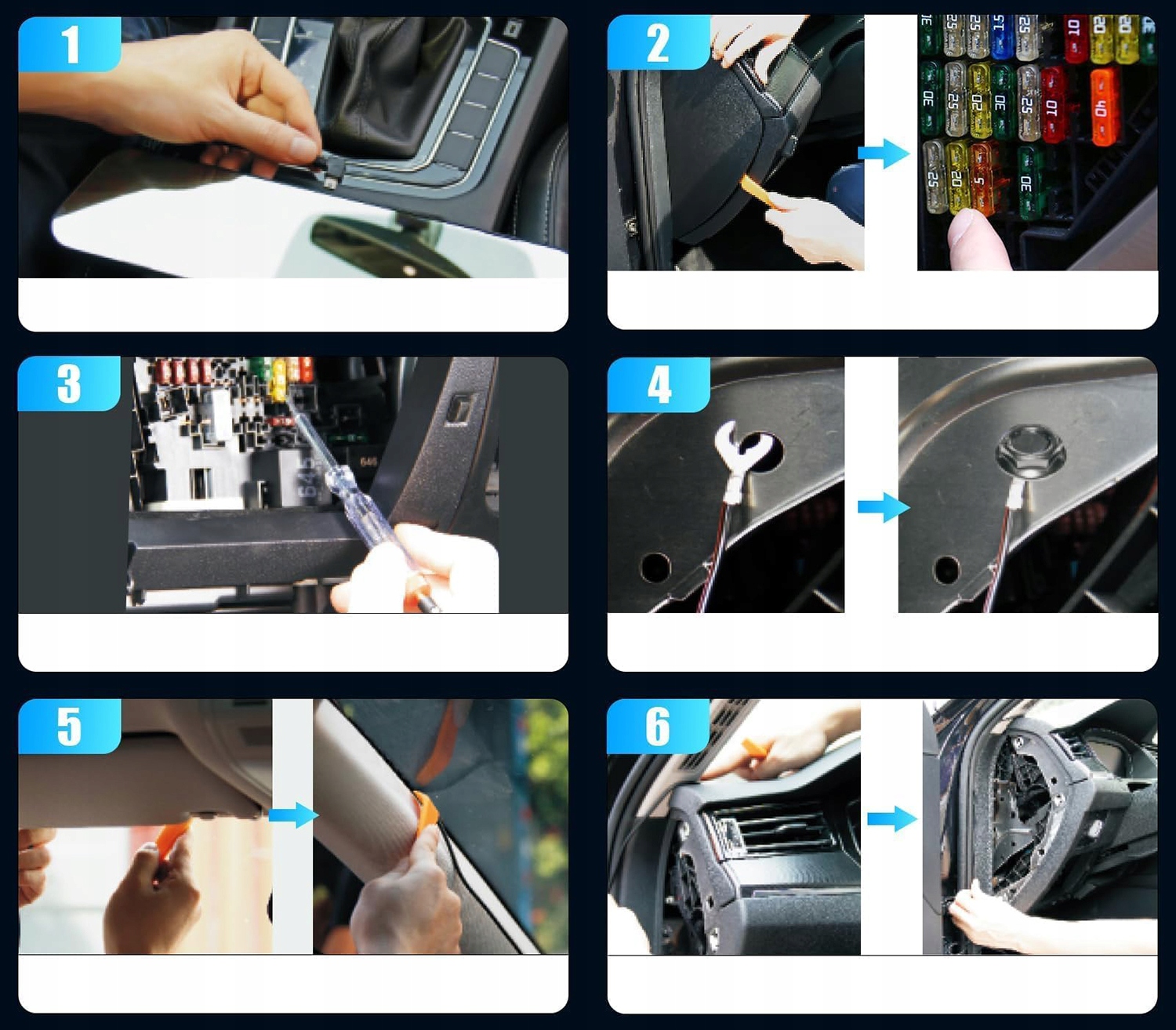

Этапы установки

① Найдите блок предохранителей вашего автомобиля;

② Найдите подходящую розетку предохранителя для вашего комплекта проводки;

③ Определите правильный тип предохранителя для вашего автомобиля;

④ Вставьте красный, желтый и черный кабели;

⑤ Точка расположения заземления;

⑥ Аккуратно сложите кабели и расположите их их.

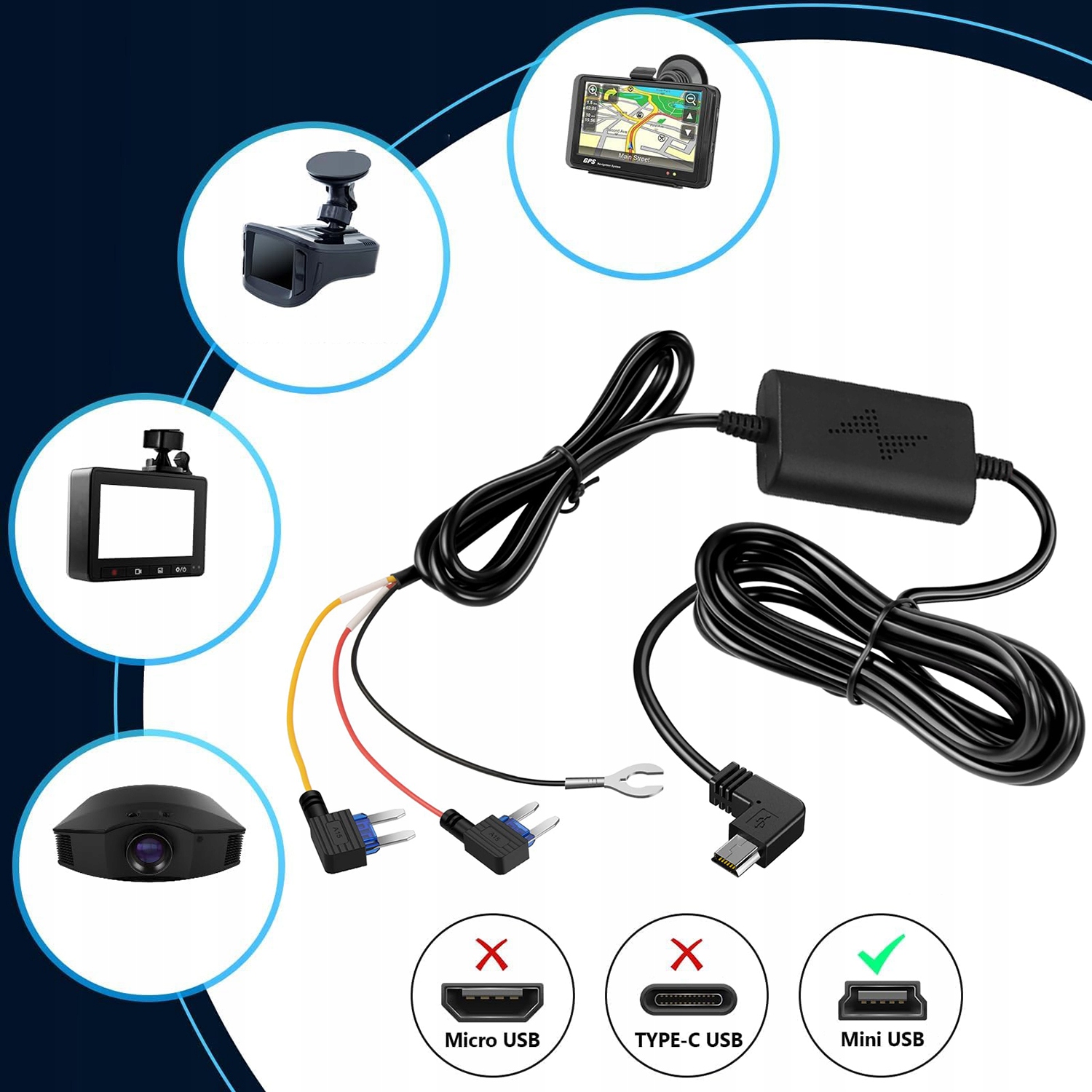

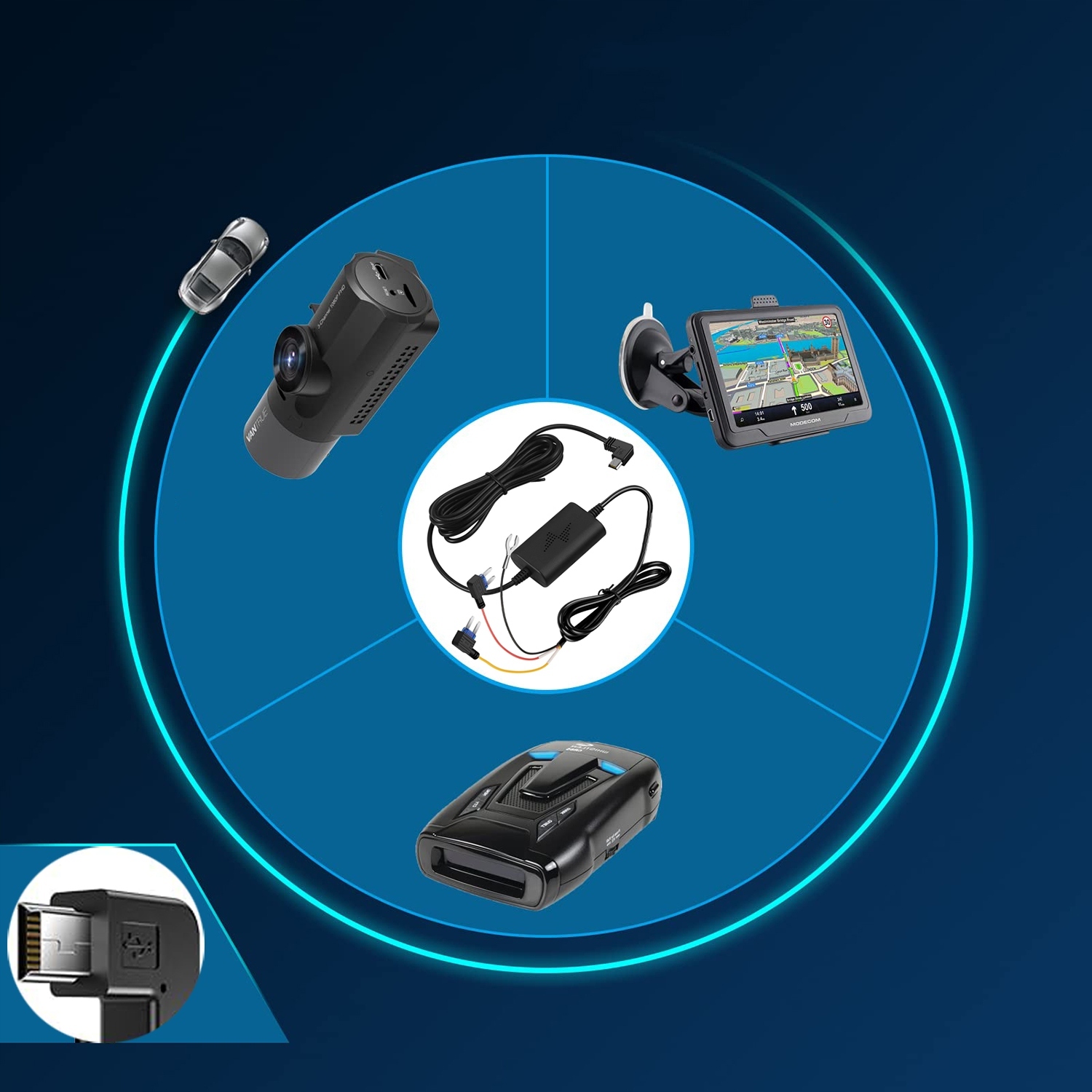

Широкая совместимость

Подходит для большинства автомобильных камер Mini USB или других устройств

• ① Автомобильная камера
• ② GPS-навигатор
• ③ Радар-детектор
• ④ Автомобильная камера с зеркалом
• ⑤ Mini USB
• ⑥ ACS (Mini)
• ⑦ ACS (Mini) √
• ⑧ ACU (ATO) ×
• ⑨ ACN (Micro) ×
• ⑩ ACZ (Micro 2) ×

Советы:

➡Если вы не знаете, какой тип предохранителя подходит для блока предохранителей вашего автомобиля, вы можете поискать в Интернете, какой тип предохранителя подходит для вашей модели автомобиля, или открыть Блок предохранителей вашего автомобиля и возьмите предохранитель, чтобы измерить его размер и определить, подходит ли он для нашего продукта. (ACS(Mini) сейчас широко используется и совместима с большинством автомобилей.)
