Не только индикатор управления AVT1517 B своими руками

Код: 12566768080
Как заказать
1120 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №3064572
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 20

Оплачивая «Wskaźnik nie tylko wysterowania DIY AVT1517» данный товар из каталога «Монтажные комплекты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

Не только контрольный индикатор, DIY, AVT1517 - набор для самостоятельной пайки! (требуется пайка)

⚠️ Примечание: набор для самостоятельной сборки требует навыков пайки.

Продюсер: АВТ СПВ

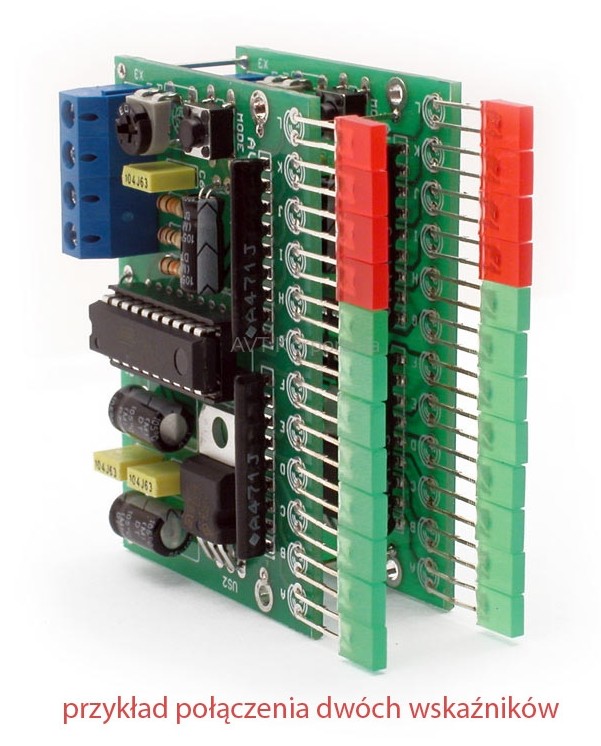

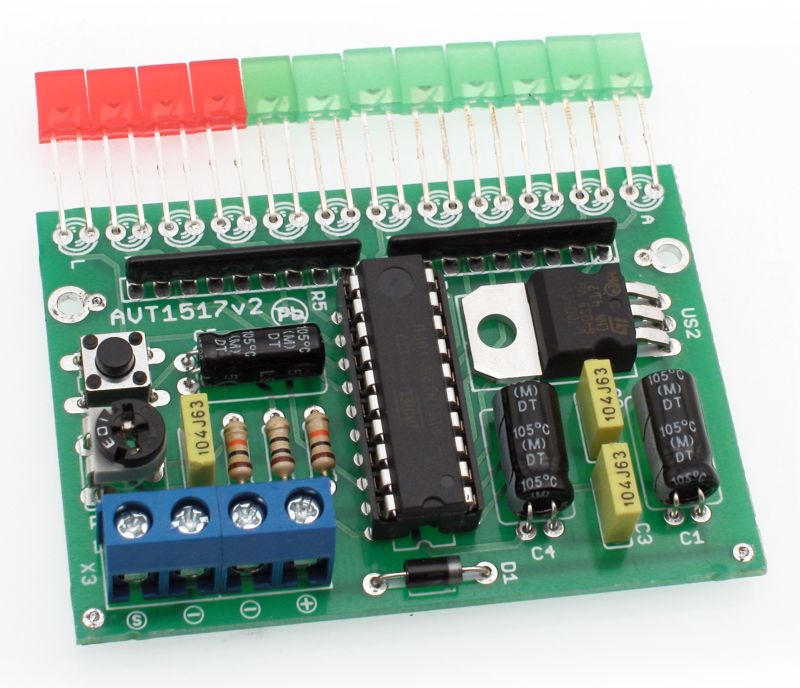

Фотографии спаянного набора.

☑️ Свойства:

  • работает как индикатор привода или индикатор уровня сигнала
  • возможно измерение постоянного напряжения
  • напряжение питания: 5...20 В постоянного тока
  • размеры платыПечатная плата: 63x45 мм
  • ✳️ В комплект входят:

    Печатная плата, документация, набор элементов, перечисленных в документации и ссылке в формате PDF ниже, а также программируемая система (если она присутствует в проекте)

Предлагаемый модуль можно использовать в качестве индикатора уровня сигнала, например. аудио, что делает его индикатором движения. Его также можно использовать в качестве монитора напряжения, превращая его в измеритель постоянного напряжения. Благодаря использованию микроконтроллера имеет ряд полезных функций.

Индикатор оснащен 8 функциями, выбираемыми и настраиваемыми пользователем:

  • обнаружение пика - функция временного сохранения максимального значения, на практике вызывает свечение одной точки над горящей линией, обозначающей максимальный уровень, зафиксированный за заданный интервал времени;
  • мигание 4 диодов – включение функции приводит к миганию четырех самых старых диодов, если уровень сигнала вызывает их загорание, это можно использовать для сигнализации о критическом состоянии;
  • мигание всех светодиодов - это расширение вышеописанной функции, если уровень сигнала вызывает загорание одного из четырех самых старых светодиодов, то вся строка начинает мигать;
  • биты 9...2 или 7...0 - мы используем 10-битный преобразователь АЦП, но для упрощения программной части читаем только 1 байт - 8 бит результата. Мы можем выбирать, читать ли нам старшие 8 или младшие 8 бит, второй вариант на практике увеличивает чувствительность указателя;
  • 20-кратное усиление – включает или отключает внутренний 20-кратный усилитель сигнала;
  • увеличение/постоянное время функции обнаружения пика — увеличение значения времени увеличивает время освещения максимальной точки по мере увеличения уровня этой точки. При постоянном времени максимальная точка светится одинаковое время в каждой позиции шкалы;
  • режим линии/точки – работа в режиме линии приводит к тому, что все светодиоды ниже загораются до текущего уровня, в режиме точки горит только один светодиод, соответствующий уровню сигнала;
  • Линейный/логарифмический масштаб – включить линейный или логарифмический масштаб.

    • Перед покупкой прочтите документацию!

    Документация доступна по адресу (скопируйте ссылку в новое окно браузера)

    http://serwis.avt.pl/manuals/AVT1517.pdf

    Показательное фото, демонстрирующее содержимое набора. Отдельные предметы иногда могут отличаться по внешнему виду. Однако это не меняет их основных свойств.
