UsDX SDR QRP Трансивер 5 Вт QCX-SSB на SSB 3-диапазонный трансивер 3I

Функция:

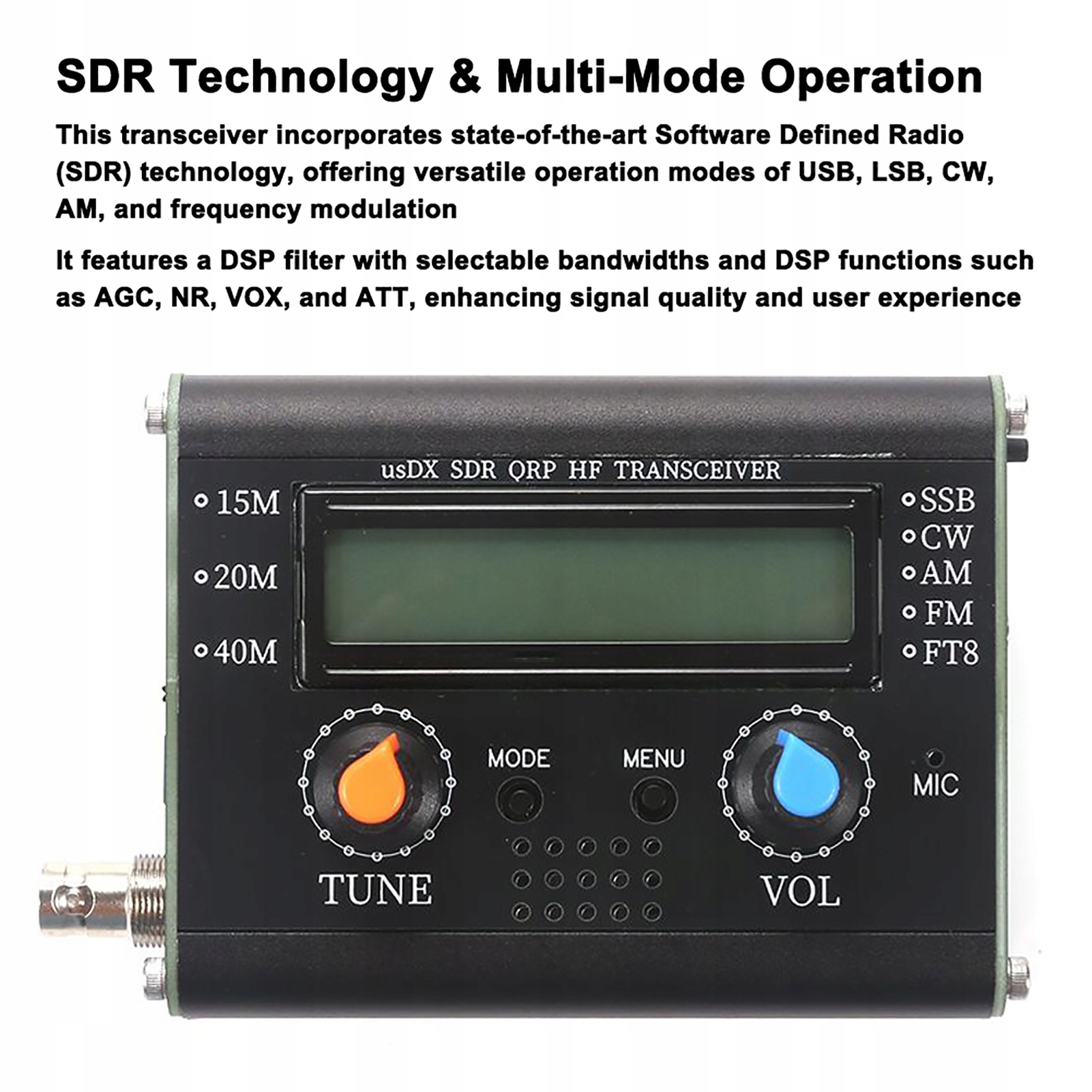

1. 【Технология SDR и многорежимная работа】: Этот трансивер использует современную технологию программно-определяемой радиосвязи (SDR), предлагая универсальные режимы работы USB, LSB, CW, AM и частотной модуляции. Он оснащен DSP-фильтром с возможностью расширения полосы пропускания и функциями DSP, такими как AGC, NR, VOX и ATT, что улучшает качество сигнала и удобство пользователя.

2. 【Компактный и эффективный дизайн】: этот трансивер очень портативен благодаря небольшому размеру и легкому алюминиевому корпусу. Он использует каскад SSB с EER-управлением на уровне E для обеспечения эффективного энергопотребления, обеспечивая максимальную выходную мощность PEP SSB 5 Вт от источника питания 12 В без необходимости использования громоздкого радиатора, что делает его идеальным для работы в полевых условиях.

3. 【Прошивка с открытым исходным кодом и настройка】: устройство поставляется с прошивкой с открытым исходным кодом, созданной для IDE, что позволяет любителям и инженерам экспериментировать, добавлять новые функции и делиться контентом через GitHub. Он поддерживает среду разработки, управляемую сообществом, которая расширяет возможности трансивера и обеспечивает постоянное совершенствование. Программный VOX может использоваться как высокоскоростной, полностью инвазивный (режим QSK и полу-QSK) или как цифровой помощник (без интерфейса PTT) для переключения RX/TX, внешнего выхода PTT с задержкой управления TX/PA.

4. 【Поддержка многодиапазонности и возможности расширения】: трансивер обеспечивает производительность спада от 20 кГц до 99 МГц и поддерживает непрерывную настройку в диапазоне частот от 160 до 10 м. Включает дополнительный разъем FT8 и поддерживает дополнительные аксессуары, такие как аудиокабель и ключ Морзе, что обеспечивает гибкость в различных сценариях эксплуатации.

5. 【Удобство и экономичность】: трансивер спроектирован с учетом простоты, что позволяет сократить количество установочных компонентов на 50 по сравнению с резьбовой схемой QCX и устранить необходимость в сложных обмотках трансформатора и процедурах выравнивания. Он включает в себя встроенный микрофон и динамик, а его конфигурация и работа делают его доступным как для радиолюбителей, так и для опытных операторов.

Спецификация:

• Название: SDR-трансивер
• Материал: металл
• Радиочастотный выход: максимальная выходная мощность PEP SSB 5 Вт при постоянном выходном токе 12 В
• Полосы частот: 160–10 м
• Полная поддержка режимов: usb, lsb, cw, am, частоты модуляции
• DSP фильтр: полоса пропускания 4000, 2500, 1700, 500, 200, 100, 50 Гц.
• Функция DSP: автоматическая регулировка усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), глушитель приема (ATT), шумоподавитель TX, управление преобразователем TX, регулировка громкости, измеритель дБм/с.
• Передача SSB с подавлением боковой полосы/несущей: лучше -45дБн, IMD3 (два тона) -33дБн, прием: лучше -50дБн.
• Поддержка многодиапазонности: плавная регулировка в полосе частот 160-10 м (и потеря производительности от 20 кГц до 99 МГц).
• Прошивка с открытым исходным кодом, встроенная под IDE; позволяет экспериментировать, добавлять новые функции, делиться вкладами через Github, сложность программного обеспечения: 2000 строк кода.
• Этап излучателя SSB, полностью основанный на цифровых технологиях и программном обеспечении: путем управления фазой ФАПЧ SI5351 (путем небольшого изменения частоты I2C выше 800 кбит/с) и амплитуды PA (через ШИМ или ШИМ) для выборки входного сигнала микрофона и восстановления сигнала SSB. Схема формирования ключа PA).
• Уровень шума MDS135 дБм на частоте 28 МГц (в полосе пропускания 200 Гц)
• Входная избирательность: крутое падение -45 дБ/декада +/-2 кГц от настроенной частоты
• Фиксация динамического диапазона: смещение 20 кГц 123 дБ, смещение 2 кГц 78 дБ
• CW декодер, Прямая/ямбическая клавиша A/B.
• Размер упаковки: 60 * 60 * 50 мм / 2,36 * 2,36 * 1,97 дюйма.
• Вес упаковки: 550 г / 1,21 фунта.

Список упаковки:

• Упаковочный лист (без ключа Морзе):
• 1 * Приемопередатчик SDR
• 1 * Ручной микрофон
•
• ИЛИ
•
• Упаковочный лист (с ключом Морзе):
• 1 * Приемопередатчик SDR
• 1 * Руководство по микрофону

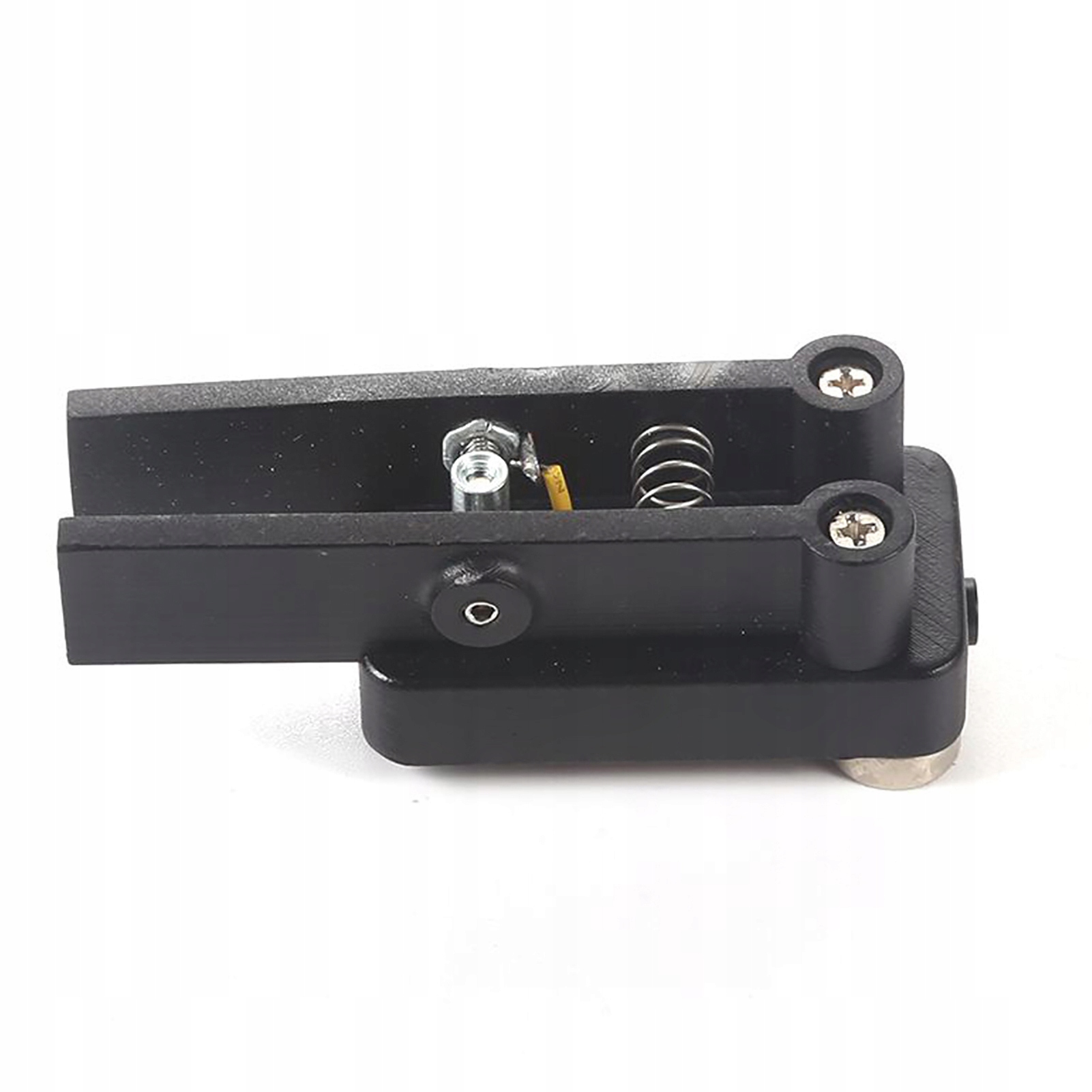

• 1 * Морзе ключ
