Спиральный кабель для прицепа с металлическими 7-контактными вилками типа N 24В 4,5м

Высококачественный спиральный автомобильный кабель с 7-контактными вилками типа N, используемый для подключения < б> Электроустановка 24 В между тягачом и полуприцепом или прицепом большой вместимости. Он обеспечивает постоянное соединение, гарантируя бесперебойную работу доступных функций (например, освещения).

Благодаря спиральной структуре растягивается во время использования до 4,5 метров, что предотвращает слишком долгое волочение кабеля по земле. Изготовленный из специального термопластичного полиуретана, кабель можно использовать в самых экстремальных условиях.

7-контактный разъем 24 В в настоящее время является наиболее распространенной системой электрического соединения между прицепами и тягачами в обычных условиях. . Он состоит из разъема типа N (черный корпус) для функций освещения и разъема типа S (белый корпус) для дополнительных функций. Помимо цвета корпуса, разъемы различаются также штекерными вставками и конфигурацией контактов.

Важнейшие характеристики:

• Универсальный, подходит к любому типу полуприцепа/прицепа
• Простой и быстрый монтаж, кабель готов к подключению.
• Чрезвычайно высокая долговечность благодаря очень стойкому полиуретановому покрытию PUR.
• Чрезвычайная устойчивость к холоду и жаре. и погодных условий.
• Высокая устойчивость к бензину, маслам, химикатам и смазочным материалам.
• Очень хорошая усталостная устойчивость.
• Высокая устойчивость к механические повреждения, например, истирание, порезы, давление, удары
• Отличное возвращение к первоначальным характеристикам спирали
• Надежные заглушки изготовлены из металлический
• Металлические контакты обеспечивают правильное электрическое соединение
• Конфигурация контактов предотвращает путаницу между разъемами N и S

Спецификация:

• Производитель: HYBSZ
• Обозначение: ПСНМ4,5
• Тип: 7-жильный спиральный кабель для прицепов с металлическими 7-контактными вилками типа N
• Рабочее напряжение: 24 В
• Добрый кабель: QLY-s
• Изоляция кабеля: ПВХ TI1 ПВХ согласно PN-EN-50363-3
• Внешнее покрытие : PUR термопластичный полиуретан в соответствии с PN-EN-50363-10-2
• Проводники: медь, класс 5 в соответствии с PN-EN-60228
• Сечение кабеля: 6x1мм2 + 1x1,5мм2
• Наружный диаметр. кабель: 8,8 мм
• Общая длина: 4,5 м
• Рабочая длина: 4, 2 м
• Рабочая длина: 4, 2 м li>
• Длина развернутой спирали: 42 см.
• Наружный диаметр. катушки: 38 мм +- 5 мм.
• Внутренний диаметр. катушки: 27 мм +- 5 мм.
• Корпус вилки: металл.
• Разъемы: вилка/7-контактный разъем. Тип N, гнездовой разъем без контакта (черный)
• Подключение: витой
• Цвет: черный кабель/разъемы серебристый
• Длина штекера: 110 мм
• Диаметр разъема: 37 мм
• Вес : 790 г
• Рабочая температура: от -40°C до +70°C

Схема 7-контактного разъема типа N 24 В:

• Полюс 1 (31) - Функция: земля - ​​Провод: белый
• Полюс 2 (58L) - Функция: левые задние габаритные фонари, боковые габаритные и контурные фонари и фонарь освещения номерного знака слева - Кабель: черный
• Полюс 3 (L) - Функция: левый указатель поворота - Провод: желтый
• Полюс 4 (54) - Функция: стоп-сигналы - Провод: красный
• Полюс 5 (R) - Функция: указатель правого поворота - Провод: зеленый
• Полюс 6 (58R) — Функция: задние правые габаритные фонари, боковые габаритные и контурные фонари и освещение номерного знака справа — Кабель: коричневый.
• Полюс 7 — Функция: Управление тормозами прицепа — Трос: синий

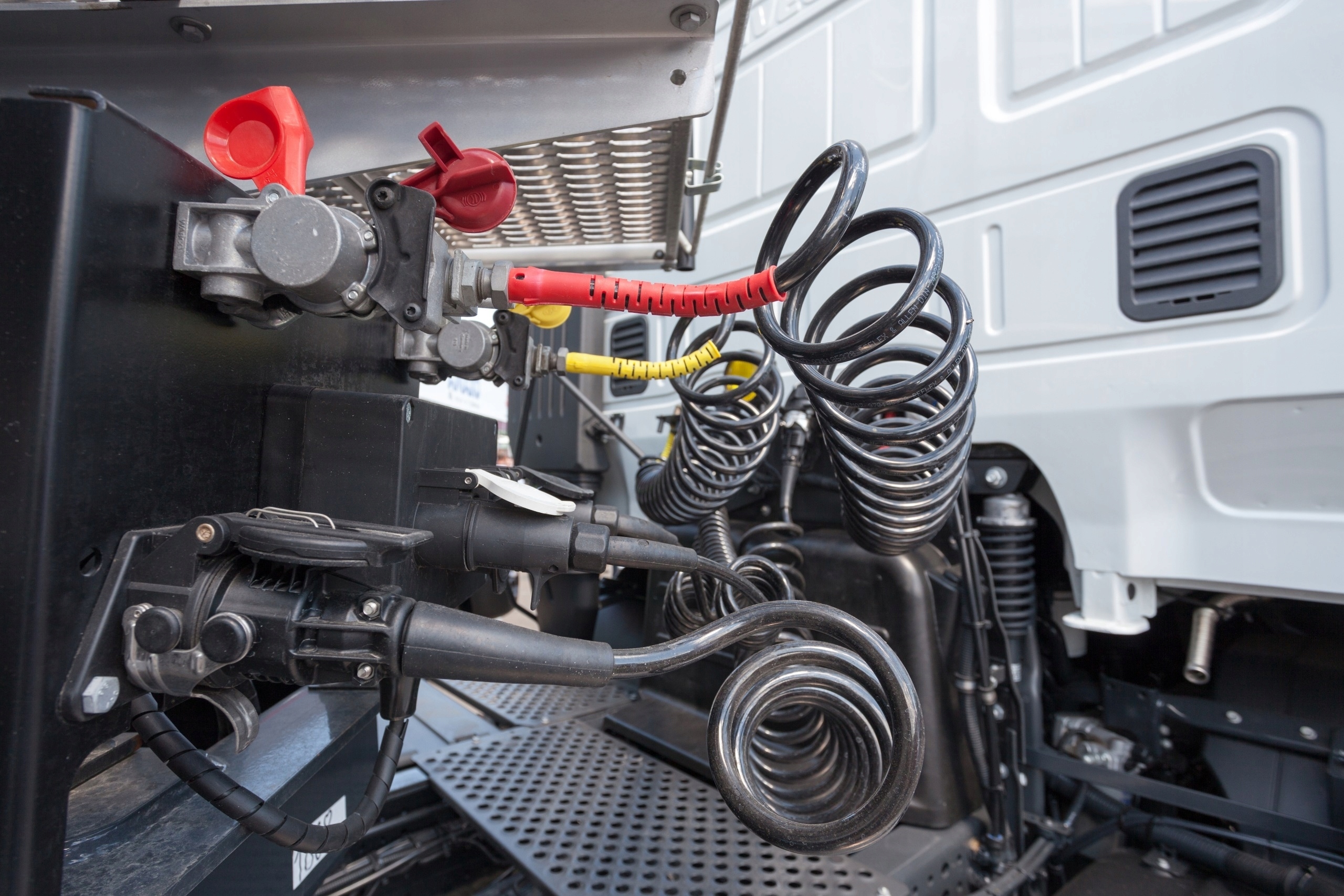

Спиральный кабель QLY-s из термопластичного полиуретана PUR

Спиральные кабели представляют собой изделия, подвергнутые специальной обработке, придающей им форму и свойства пружины, работающей в определенном диапазоне расстояний сохраняя свою форму даже после многих тысяч циклов растяжения. Кабели этого типа используются для подключения приемников, расстояния которых меняются в процессе работы, и по многим причинам важно, чтобы кабель не болтался свободно, что могло бы привести к его повреждению или нарушению правильной работы.

Использование надежной конструкции QLY-s позволяет использовать кабель в самых экстремальных условиях. Полиуретановое покрытие PUR представляет собой специальную эластичную смесь, отличающуюся исключительной стойкостью, которая предотвращает воздействие вредных погодных условий, низких и высоких температур, механических повреждений и обеспечивает нечувствительность к ряду веществ, например, бензину, маслам, химикатам и смазочным материалам.

• Q – полиуретановое покрытие PUR
• L – гибкий шнур
• Y – изоляция ПВХ
• li>
• S - автомобильный кабель

Применение продукции бренда HYBSZ:

• прицепы и транспортные прицепы
• эвакуаторы
• полуприцепы
• тягачи
• тягачи
• li >
• грузовые автомобили
• дома на колесах
• кемперы
• сельскохозяйственная техника
• автобусы
• автомобильная промышленность

Польское производство

Представленный товар полностью произведен в Польше. В процессе производства использовались материалы высочайшего качества, а конечный продукт подвергался строгому контролю качества.

Уровень качества изготовления не имеет себе равных в относительно товаров, импортируемых из Китая или Тайваня.

О производителе

SH HYBSZ — польский производитель электрических кабелей, спиральных кабелей и жгутов. Он предлагает высококачественную продукцию, отвечающую ожиданиям клиентов по всему миру. Компания уделяет особое внимание новым производственным решениям с использованием современного технологического оборудования.

Благодаря высокоразвитому заводу готовой продукции компания поставляет на рынок детали для автомобилей, особенно грузовых автомобилей, полуприцепов, прицепов и эвакуаторов. . Завод производит, среди прочего: спиральные кабели, пневматические кабели, вилки, розетки, кабели аккумуляторной батареи и стартера.
