Сенсорный дисплей IPS DSI 480x800 с диагональю 4,3 дюйма для Raspberry Pi ESP32 Waveshare

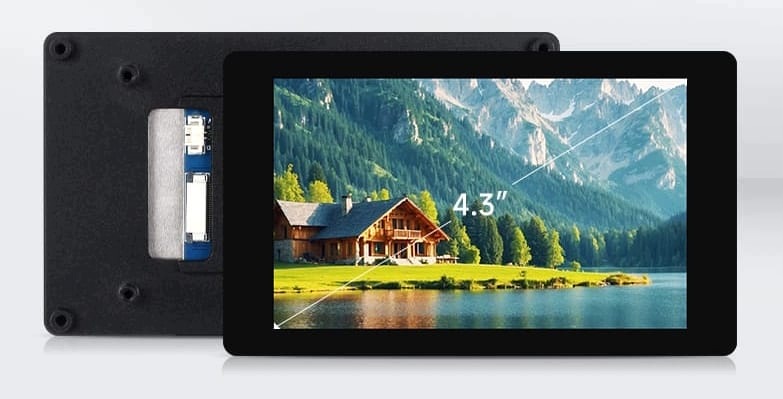

4,3-дюймовый сенсорный дисплей IPS DSI 480x800 для Raspberry Pi и ESP32

Компактный 4,3-дюймовый емкостный сенсорный дисплей, обеспечивающий яркое и четкое изображение на IPS-матрице с разрешением 480×800 пикселей. Модуль использует быстрый интерфейс MIPI DSI, обеспечивающий плавное обновление экрана (до 60 Гц) и точную поддержку 5-точечного касания. Благодаря алюминиевому корпусу и полностью ламинированной панели из закаленного стекла продукт является надежным решением для проектирования HMI-панелей на базе устройств Raspberry Pi, ESP32-P4 или систем серии RK.

Наиболее важные функции:

• 4,3-дюймовая IPS-матрица с разрешением 480×800 пикселей и широким углом обзора 170°.
• 5-точечный емкостный сенсорный экран с закаленным стеклом твердостью 6H.
• Полная ламинация (Optical Bonding), улучшающая прозрачность изображения.
• Быстрый интерфейс MIPI DSI с частотой обновления 60 Гц.
• Возможность для программной регулировки яркости подсветки.
• Цельный алюминиевый корпус с функцией пассивного охлаждения.

Совместимость и поддержка системы

• Raspberry Pi: Встроенная поддержка системы Raspberry Pi OS с 5-точечным касанием (книжная ориентация по умолчанию с возможностью программного изменения на альбомную).
• ESP32-P4: Полная поддержка программ с графическим интерфейсом (GUI), реализованным с использованием библиотеки LVGL.
• Серия RK (RK3506/RK3576):Совместимость с такие системы, как Buildroot, Debian, Ubuntu и Android.

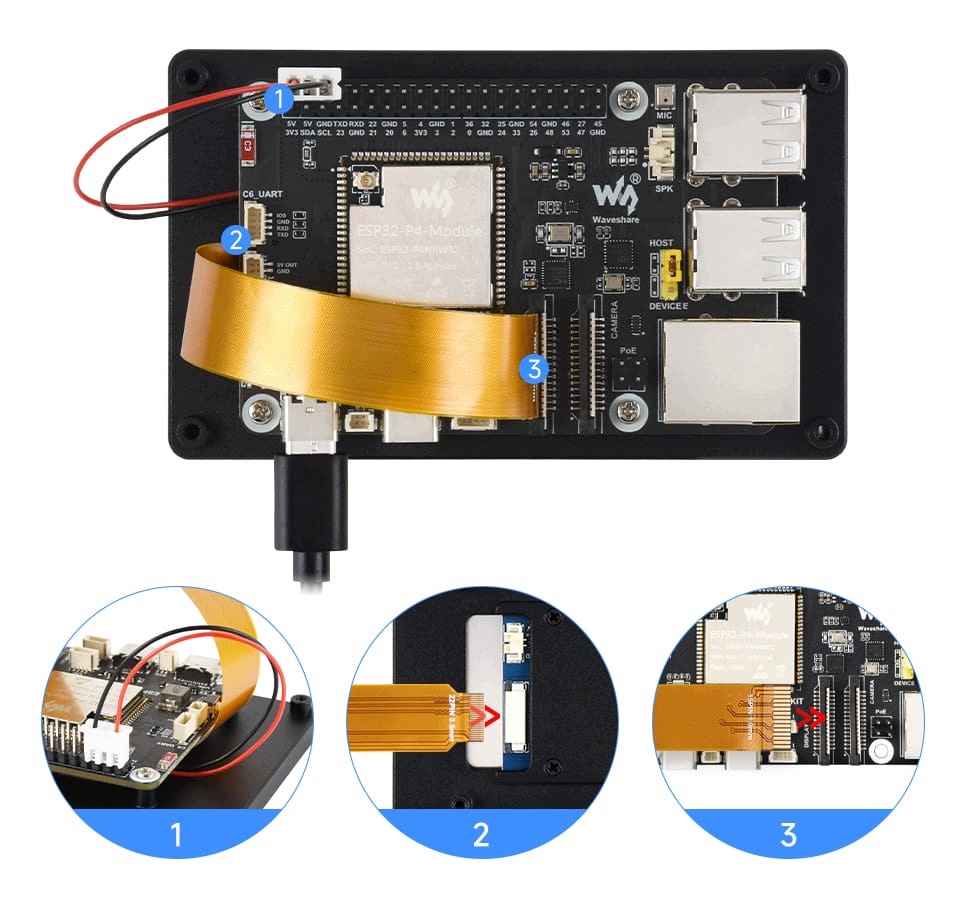

Примеры подключения

Визуальная и сенсорная связь осуществляется с помощью лент FFC или DSI (в зависимости от аппаратной платформы). Самый удобный способ подачи питания 5В — через контакты GPIO микроконтроллера или одноплатного компьютера.

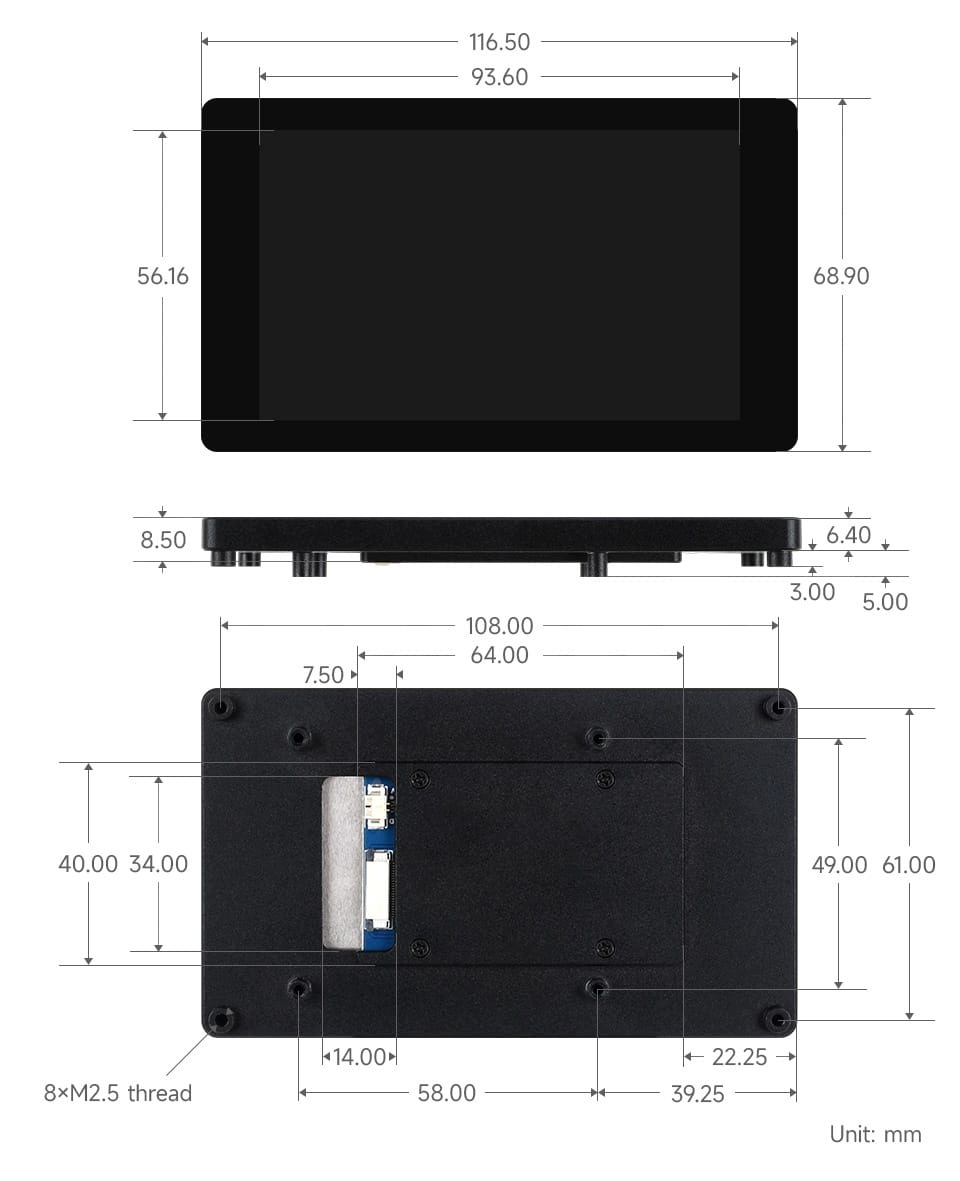

Размеры и интерфейсы

Технические характеристики

• Напряжение питания: 5,0 В (типичное)
• Потребляемый ток: прибл. 200 мА
• Рабочая температура: от 0°С до 60°С
• Внешние размеры: 116,50 × 68,90 мм
• Экран рабочей зоны: 93,60 × 56,16 мм

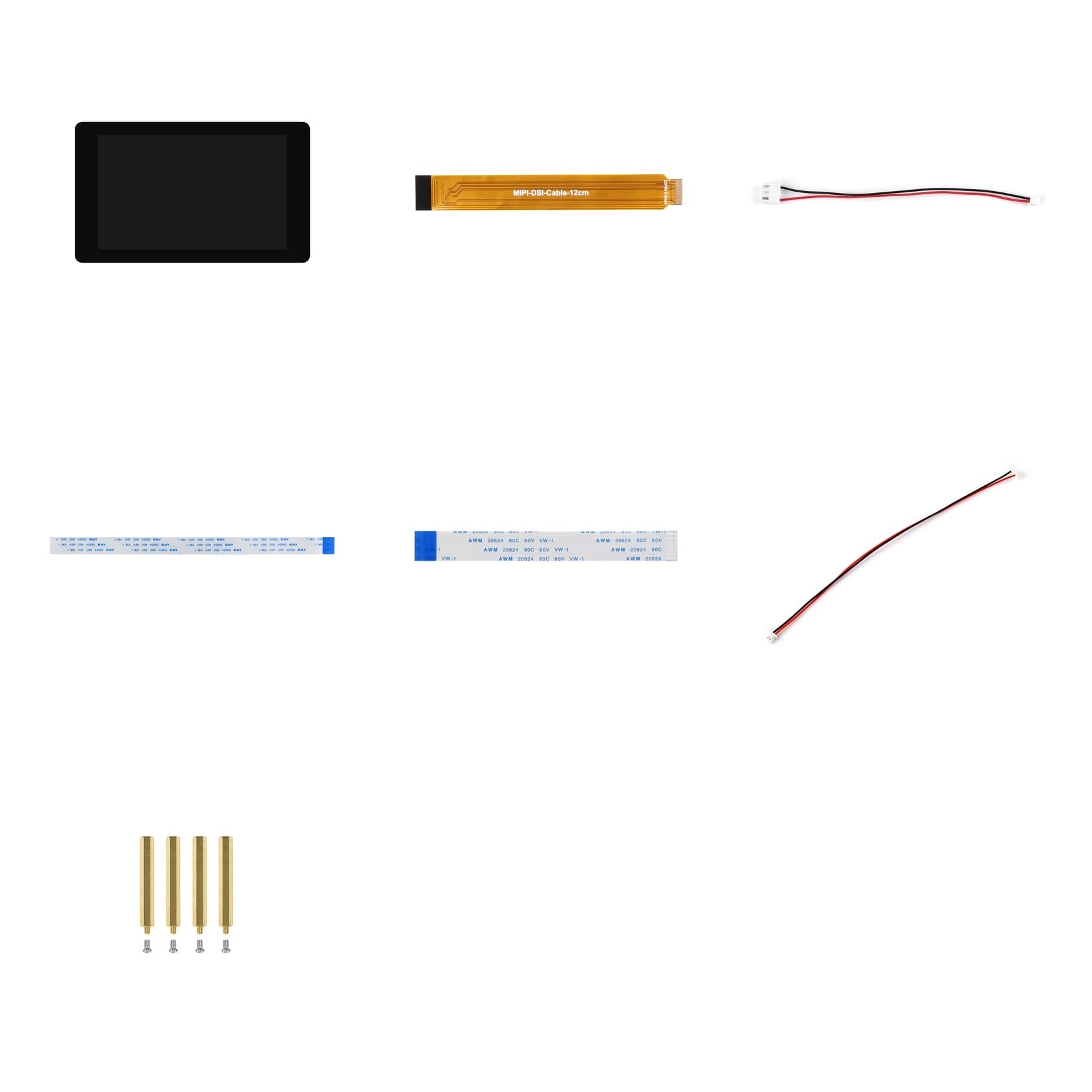

Установить содержимое
