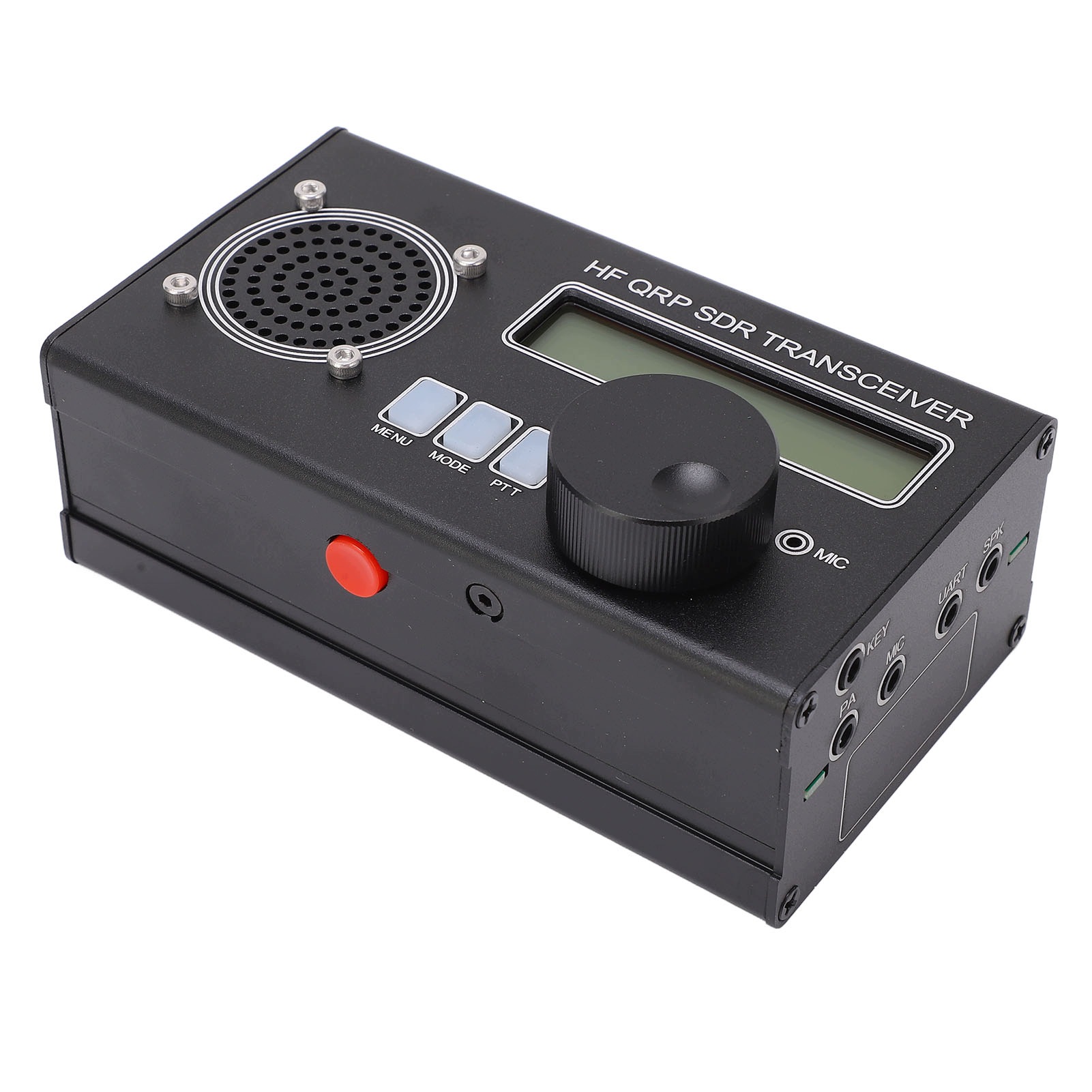

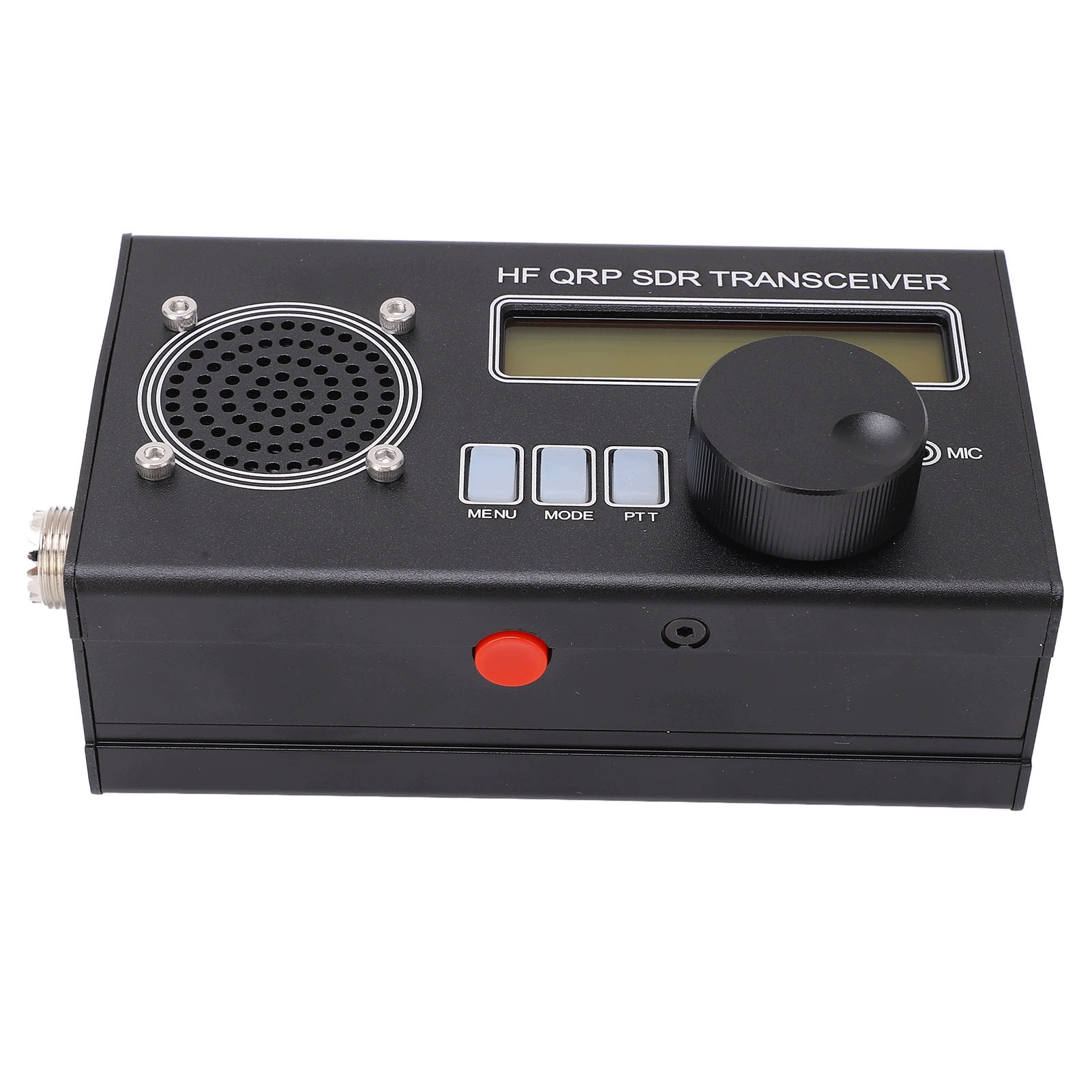

SDR HF QRP трансивер 8-диапазонный SSB коротковолновый приемник CW J8

Функция:

1. Надежная работа: карманный 8-диапазонный трансивер SSB CW QRP, оснащенный встроенной литиевой батареей, встроенным микрофоном, кнопкой PTT и чрезвычайно низким потреблением тока приема, является хорошим партнером для SOTA, POTA или других портативных видов деятельности.

2. Лучший дизайн: коротковолновый трансивер QRP SSB CW имеет большой экран, встроенный аккумулятор, зарядное устройство, встроенный микрофон и динамик. К нему можно подключить кнопку Auto. Также может быть декодирован CW-код.

3. Пусковая трубка IRF: благодаря прочной пусковой трубке серии IRF ее можно использовать для подключения антенны, расположенной в основании прибора.

4. Простая конструкция: все кнопки из алюминия и полупрозрачные силиконовые кнопки, оригинальная схема трансформатора qcx значительно упрощена, а количество компонентов для установки уменьшено на 50%. Никаких сложных обмоток. Процедура подключения отсутствует.

5. Высокая эффективность: высокая энергоэффективность и простая конструкция с электронными датчиками уровня, которые также очень удобны для переноски.

Спецификация:

• Тип изделия: трансивер SDR.
• Материал: алюминиевый сплав.
• Батарея: 1 литиевая батарея емкостью 3500 мАч, 605585, поставляется со встроенной батареей.
• Функция:
• Радиотрансивер: QRP SSB HF-трансивер со встроенными функциями DSP и SDR.
• Запуск: шаг запуска SSB на основе уровня EER E.
• Выход: источник питания 13,8 В обеспечивает выходную мощность PEP SSB примерно 10 Вт.
• Полная поддержка режимов: USB, LSB, CW, AM, FM.
• Фильтр DSP: полоса пропускания 4000, 2500, 1700, 500, 200, 100, 50 Гц.
• Функция DSP: автоматическая регулировка усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), аттенюатор RX (ATT), шумоподавитель TX, управление преобразователем TX, регулировка громкости, дБм S-метр.
• Передача SSB с боковой полосой и подавлением несущей: лучше, чем -45 дБн.
• Двухтональный IMD3: -33 дБн, прием: лучше, чем -50 дБн.
• Многодиапазонная поддержка: плавная регулировка в полосе частот 160–10 м и потеря производительности от 20 кГц до 99 МГц.
• Прошивка с открытым исходным кодом, встроенная в IDE: позволяет экспериментировать, добавлять новые функции, делиться вкладом через Github, сложность программного обеспечения: 2000 строк кода.
• Особенности: Программный VOX можно использовать как быстрый и полностью инвазивный (работа QSK и половинный QSK) или в качестве цифрового средства управления (без интерфейса CAT или PTT) для переключения RX/TX, внешний выход PTT с задержкой управления TX/PA.
• Установка: Простая модификация установки с заменой 8 компонентов и 8 кабелями.
• Высокая эффективность: благодаря датчику EER E-level он имеет высокую энергоэффективность (не требуется громоздкий радиатор) и простую конструкцию (нет необходимости в сложной, сбалансированной линейной мощности) усилители).
• 3 независимых переключаемых аналоговых аттенюатора переднего приемника: 0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ.
• Уровень шума приемника MDS: -135 дБм (полоса пропускания 200 Гц) на частоте 28 МГц.
• Селективность переднего приемника: крутая частота настройки -45 дБ, десятикратное снижение +/- 2 кГц
• Блокировка динамического диапазона: смещение 20 кГц 123 дБ, смещение 2 кГц 78 дБ.
• Декодер CW: прямой, ямбический-A, B-кейер, VFO A/B + RIT и разделение, а также переключение соответствующего полосового фильтра реле через I2C.
• Поддержка CAT с подмножеством TS480: вы можете передавать потоковое аудио, нажимать клавиши и отображать текст через CAT.
• Приемопередатчик SDR SSB: Большим упрощением является то, что упрощение исходной схемы QCX, то есть уменьшение количества установочных компонентов на 50%, не требует сложных обмоток трансформатора и не требует процедур выравнивания.
• Введение в порт:
• Зарядка: порт для зарядки встроенной литиевой батареи, можно использовать только прилагаемое зарядное устройство. Запрещено использовать другие зарядные устройства.
• Выключатель: OFF для выключения.
• BAT: Встроенный перезаряжаемый источник питания.
• 13.8: Внешний источник питания
• DC 13,8 В, 3 A: Порт внешнего питания
• KEY: Автоматическое подключение корпуса ключа, A, B, одиночный ключ.
• PA: Внешний усилитель мощности, сигнал PTT.
• MIC: Внешний микрофон порт.
• UART: последовательный порт связи, команды совместимы с TS-480.
• SPK: внешний динамик.

Список комплектации:

• 1 трансивер SDR
• 1 микрофон
• 1 зарядное устройство
• 1 отвертка 3 в 1
