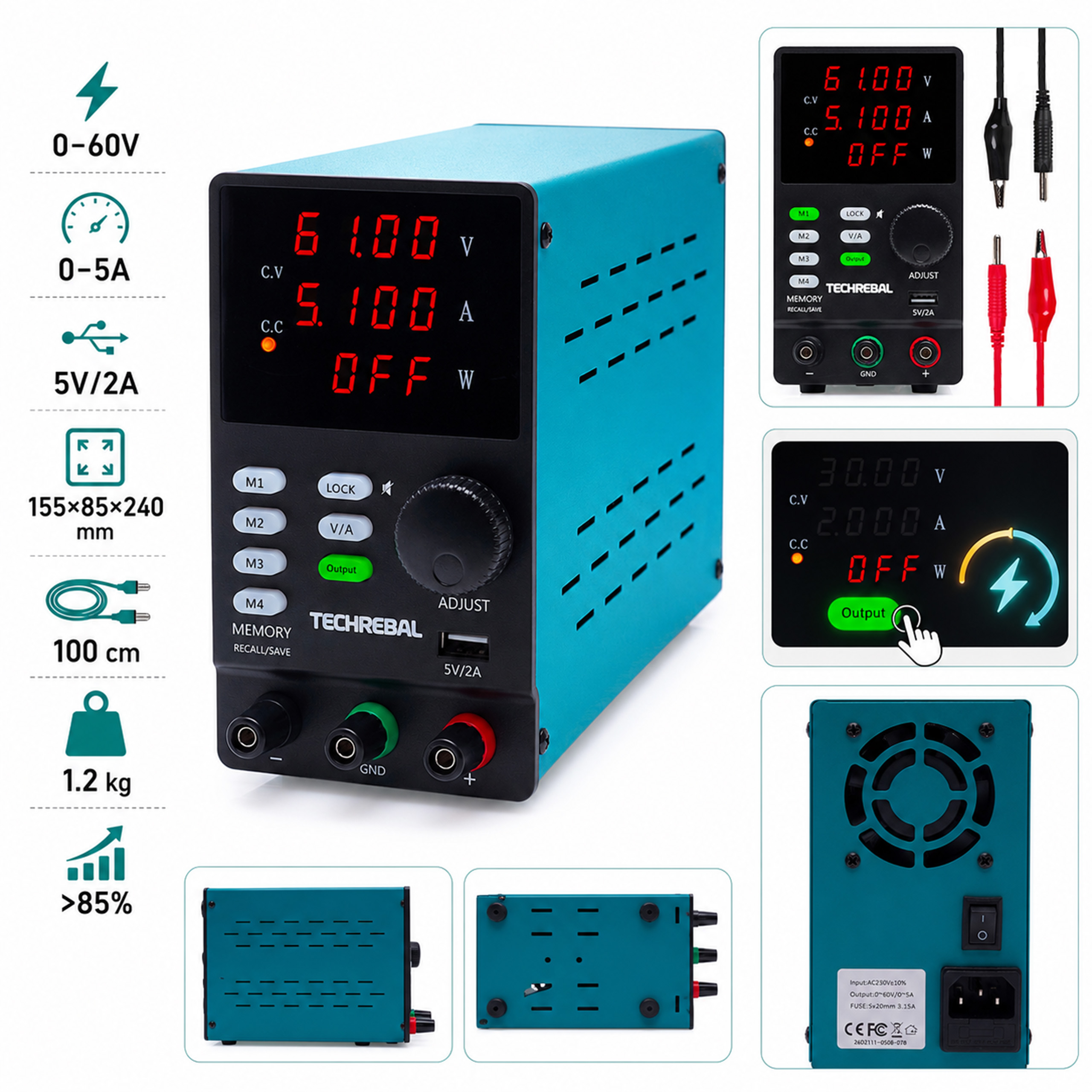

Блок питания Techrebal 60 В, 5 А

Сервисный блок питания Techrebal – незаменимое устройство в каждом сервисе электроники, идеально подходящее для проведения ремонта и питания различных устройств. Он характеризуется точной регулировкой выходного напряжения в диапазоне от 0 до 60В, максимальным выходом по току 5А и возможностью сохранения до 4 настроек.

Универсальность делает его идеальным не только для профессионального обслуживания, но и в домашней мастерской или при выполнении передовых научных работ. Это незаменимый элемент оборудования, позволяющий эффективно и точно регулировать мощность в соответствии с потребностями питаемых устройств.

✅ Ключевые особенности:

• Плавное регулирование напряжения и тока
• C.V. режим работы. постоянное выходное напряжение
• Рабочий режим C.C. постоянный выходной ток
• Четкий дисплей
• Возможность запомнить 4 настройки тока и напряжения
• Надежная конструкция из высококачественных материалов
• Одновременное считывание напряжения и тока, протекающего на выходе
• Система защиты от короткого замыкания, перегрева и перегрузки
• Порт USB 5 В 2А
• Кнопка, включающая/выключающая выходное напряжение без необходимости отключения всего источника питания!
• Блокировка клавиш – предотвращает случайное изменение настроек

Источник питания Techrebal — стабилизированный лабораторный источник питания с плавной регулировкой напряжения от 0 до 60 В и тока от 0 до 5А. Его основными преимуществами являются высокая точность и четкий ЖК-дисплей. Блок питания охлаждается тихим вентилятором с регулируемой температурой.

Блок питания оснащен двумя семисегментными светодиодными индикаторами. Отображаемые на них значения хорошо видны при любых условиях освещения. В верхней части лицевой панели расположен дисплей, обозначенный буквой V – это вольтметр, измеряющий напряжение, установленное на выходных клеммах лабораторного блока питания. Внизу имеется дисплей, обозначенный буквой А – это амперметр. Амперметр измеряет ток, текущий от источника питания.

✅ Четкое отображение

Благодаря яркому и большому дисплею этот блок питания позволяет быстро и удобно считывать значения напряжения и тока, как выходного, так и входного. Значения четко видны при любых условиях освещения, что значительно упрощает использование устройства в различных рабочих условиях.

✅ Непревзойденная точность

Этот источник питания, благодаря использованию компонентов высочайшего качества и тщательному вниманию к деталям, обеспечивает точную и надежную регулировку выходного тока и напряжения с помощью интуитивно понятных ручек.

✅ Тщательно продуманная структура

Прочный металлический корпус блока питания в сочетании с резиновыми ножками гарантирует изоляцию электронной системы от других потенциалов, что особенно важно при использовании на металлических столешницах.

✅ Возможность сохранить 4 настройки

Благодаря возможности сохранять до четырех различных конфигураций, таких как напряжение, ток, пределы мощности и другие параметры, пользователь может быстро переключаться между различными настройками без необходимости каждый раз вручную настраивать каждую. Эта функция особенно полезна в лабораторных условиях, где требуются точность и повторяемость, а время является ценным ресурсом.

✅ Высокие стандарты безопасности

Бренд Techrebal, заботясь о безопасности как устройства, так и пользователя, оснастил блок питания усовершенствованной защитой от перегрузки и перегрева. Кроме того, используется активное охлаждение с помощью встроенного вентилятора, который автоматически запускается при повышении температуры радиатора, быстро снижая температуру внутри устройства.

❇️ Значение выходного напряжения регулируется с помощью одного многооборотного потенциометра. Выходное напряжение можно плавно регулировать от 0 В до 60 В. Разрешение встроенного вольтметра позволяет устанавливать выходное напряжение с точностью до 0,1В. Этого значения вполне достаточно для любительского, сервисного, мастерского и лабораторного применения (в большинстве случаев). Опционально, используя внешний вольтметр, подключенный параллельно к выходу лабораторного источника питания, мы можем точно управлять потенциометрами для дальнейшего повышения разрешения регулирования. Блок питания может работать в двух режимах работы:

❇️ К.В. т. е. постоянное напряжение - стабилизация выходного напряжения. На передней панели горит красный светодиод. На практике это означает, что блок питания стабилизирует заданное значение, т.е. если мы установим на выходе 12,0В, независимо от приемника (нагрузки) он будет потреблять ток 0,5А или 3,5А, заданное значение напряжения останется неизменным (стабилизированным). Только после превышения максимальной допустимой силы тока в 5,0А напряжение начнет падать. По закону Ома - величина протекающего тока вынуждает нагрузку.

❇️ К.С. т.е. Constant Current - стабилизация выходного тока. Загорится красный индикатор на передней панели. На практике это означает, что блок питания стабилизирует заданное значение тока и не позволяет ему превысить это значение. Этот режим используется реже. Например: если мы установим верхнее значение тока на 4,5 А (ограничение) с помощью потенциометра тока, это значение не будет превышено на выходе. Конечно, если нагрузка, подключенная к выходу лабораторного источника питания, вынуждает протекать меньший ток, источник питания автоматически переключится на режим постоянного напряжения. режим.

В блоке питания активен отвод тепла с помощью встроенного вентилятора (кулера), который включается при нагреве. Блок питания рассчитан на непрерывную работу. Выход блока питания можно подключить последовательно, параллельно или симметрично с другим блоком питания аналогичной конструкции. Максимальная выходная мощность блока питания составляет 300 Вт = напряжение 60 В x выходной ток 5 А. Лабораторный источник питания имеет компактные небольшие габариты. Он помещен в металлический корпус с ножками, стабилизирующими блок питания на столе или столе. Кроме того, пластиковые ножки изолируют электронную систему блока питания от других потенциалов, как это может быть в случае с верстаками с металлической столешницей.

Блок питания имеет стандартные клеммы вывода напряжения: это гнезда для вилки типа «банан» диаметром 4 мм. К выходным розеткам можно подключить штекер типа «банан». Красный цвет — это выход (+), а черный цвет (-) — земля. Средняя желтая выходная клемма — это земля шасси. Лабораторный источник питания очень прост в использовании. Это незаменимый источник питания устройств постоянным постоянным напряжением. Это значительно облегчает процесс обучения, тестирования и всех сервисных и мастерских работ.

✅ Технические характеристики:

• Напряжение питания: 200–240 В переменного тока, 50–60 Гц
• Диапазон выходного напряжения: 0–60 В
• Диапазон выходного тока: 0–5 А
• Точность отображения напряжения: +/- 0,5 %
• Точность отображения тока: +/- 0,5%
• КПД: 85%
• Рабочая температура: 0–40℃; Влажность: <80% относительной влажности.
• Температура хранения: -10–70 ℃; Влажность:<70 % относительной влажности.
• Возможность настройки параметров перед подачей напряжения на выход.

Регулировка напряжения:

• Регулирование нагрузки (10–100 %): 50 мВ
• Регулирование линии (200–240 В переменного тока): 20 мВ
• Пульсации и шум: 30 мВ

Текущие правила:

• Регулирование нагрузки (10–100 %): 20 мВ
• Регулирование линии (200–240 В переменного тока): 20 мВ
• Пульсации и шум: 20 мВ

Размеры устройства:

• Высота: 155 мм
• Ширина: 85 мм
• Глубина: 240 мм
• Длина кабеля: 100 см
• Вес:1,2 кг

В комплекте:

• Лабораторный блок питания Techrebal 60В 5А
• Кабели для блока питания
• Кабель силовой
