✅Проводной электродвигатель защиты от перегрузки для наружных рольставней PORTOS FI 60 мм 10 Нм. ✅

✅Проводной электродвигатель защиты от перегрузок для наружных роллет PORTOS FI 60 мм 10Нм PORTOS S-60/10 BD — это современный проводной трубчатый электродвигатель, предназначенный для управления наружными роллетами. Он создан для обеспечения плавной, стабильной работы роллет в повседневной работе и одновременно защиты механики в аварийных ситуациях благодаря защите от перегрузок (обнаружению чрезмерного сопротивления/препятствий).

Это хороший выбор, если вам нужно классическое, надежное управление настенным выключателем (вверх/стоп/вниз) и в то же время вы хотите иметь дополнительную защиту на случай засорения брони, обледенения, заклинивания направляющих. или случайное сопротивление во время движения роллет. В таких ситуациях двигатель не «тянет насильно», а реагирует таким образом, чтобы защитить привод и рольставни.

Что делает функция BD (перегрузка/препятствие)?

На практике это означает большую безопасность и меньшее количество неисправностей:

• снижает риск повреждения полотна, подвесов, направляющих и нижней планки,
• защищает мотор-редуктор и компоненты роллет от чрезмерная нагрузка,
• повышает комфорт использования (рулонная штора не устает, если ее что-то блокирует).

✅Параметры:

• Крутящий момент: 10 Нм
• Скорость: прибл. 15 об/мин.
• Питание: 230 В/50 Гц
• Мощность: 113 Вт
• Интенсивность: ок. 0,49 А.
• Время работы: ок. 4 мин (затем перерыв)
• Степень защиты: IP44
• Диаметр трубы: Ø60 мм
• Нагрузочная способность жалюзи: прибл. 18 кг
• Функция BD: обнаружение препятствий/перегрузка (остановка при сопротивлении)

✅Свойства двигателя:

• Защита роллеты и двигателя благодаря функции BD (перегрузка/препятствие) - При встрече роллеты с сопротивлением (например, застревание, обледенение, предмет в направляющей) привод не «тянет принудительно», а реагирует остановкой (а в зависимости от режима и коротким реверс).

• Меньше отказов и меньше затрат на обслуживание - Обнаружение сопротивления снижает риск повреждения полотна, подвесов, направляющих и механики привода.

• Удобный и быстрый монтаж – автокалибровка и электронные концевые выключатели – Двигатель может автоматически «обучить» конечные положения, что сокращает время установки и облегчает ввод в эксплуатацию.
• Возможность адаптировать работу к рольставням – Доступны режимы и настройки реагирования на препятствия, чувствительность обнаружения (например, пониженная чувствительность в выбранных участках работы).

• Стабильное проводное управление (без батареек и радиопомех) - Классическая кнопка «вверх/стоп/вниз» представляет собой простое и надежное решение – особенно в зданиях, где важна надежность и простота обслуживания.

• Упрощение сервисного обслуживания – 5-жильный кабель с проводом программирования (белый) позволяет более удобно выполнять настройку/обслуживание, не мешая коробу рольставни (согласно к инструкции).

✅Комплект состоит из:

• двигателя с защитой от перегрузки,
• переходника,
• привода,
• кронштейна,
• шпильки.

Инструкция по сборке привода:

Соберите ручку, переходник, держатель и защиту на ось мотора.

1. Прикрепите ручку (F) к боковой стороне рулонной шторы

2. Установите адаптер (А) на приводное кольцо (В)

3. Установите водило (C) на вал двигателя (D)

4. Установите защиту (E) на ось двигателя

5. Полностью вставьте двигатель в намоточную трубку

6. Закрепите намоточную трубку на ведущем колесе винтом

✔Схема подключения:

1 = PE- защитный провод (желтый - зеленый)

2 = S- провод программирования (белый)

3 = N - нулевой провод (синий)

4 = ВВЕРХ(черный)

5 = ВНИЗ (коричневый) )

• Защитный провод (зелено-желтый) и нулевой (синий) должны быть подключены к защитному проводу и нейтральному проводу от электрической сети соответственно.
• Коричневый и черный провода являются проводами направленного действия - их следует подключать к кнопке жалюзи.
• Белый провод используется для программирования двигателя - при подаче тока на этот провод двигатель реагирует так же, как если бы была нажата сервисная кнопка. Это позволяет выполнять сервисные работы, не открывая короб роллеты. При нормальном использовании белый провод должен быть изолирован или подключен к нейтральному (синему) проводу.

✅ Автоматическая установка конечных положений:

1. Нажмите и удерживайте кнопку на монтажном тросе или переключателе, что приведет к перемещению рольставни вверх. Эту кнопку необходимо нажимать на протяжении всего процесса обучения.

2. Привод остановится в верхнем положении роллеты, а затем автоматически начнет движение вниз.

3. В нижнем положении рольставни двигатель снова начнет двигаться вверх.

4. После достижения верхнего конечного положения двигатель остановится, что означает, что конечные положения успешно заучены

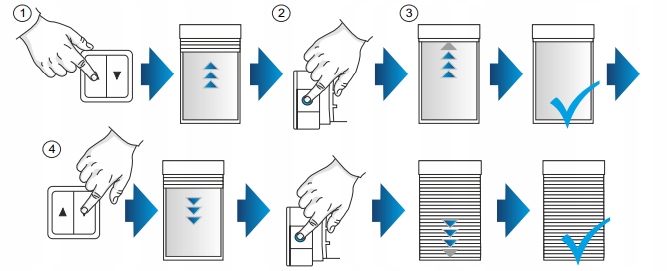

✅ Ручная настройка конечных положений:

1. Начните перемещать рольставни в желаемом направлении.

2. Во время движения рольставни нажмите и удерживайте сервисную кнопку, расположенную на электродвигателе (вместо этого можно подать напряжение на белый провод, идущий от привода).

3. Удерживая сервисную кнопку нажатой, дойдите до места, которое хотите установить в качестве конечного положения (не задвигайте рольставни, если зайдете слишком далеко), а затем отпустите сервисную кнопку – конечное положение установлено.

4. Повторите процедуру для второго концевого выключателя.

✅ Ручная настройка конечных положений:

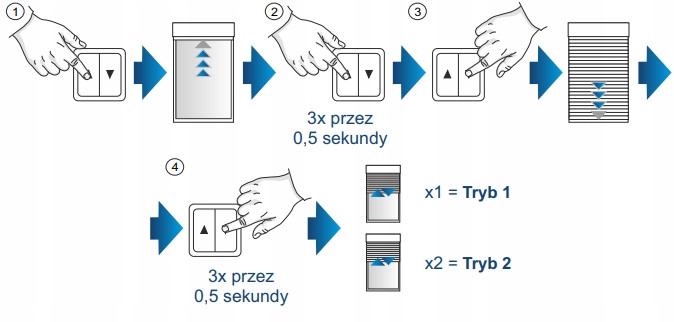

Реакция на столкновение с препятствием:

• Режим 1 (по умолчанию) — двигатель остановится после встречи с препятствием.
• Режим 2 — после встречи с препятствием двигатель совершит короткое движение в противоположном направлении.

1. Переместите рольставни в верхнее конечное положение.

2. Удерживая каждый раз около 0,5 секунды и выдерживая между нажатиями около 0,5 секунды, нажмите кнопку ВВЕРХ 3 раза.

3. Сразу же (максимум через 0,5 секунды после предыдущего шага) опуститесь в нижнее конечное положение.

4. Удерживая кнопку «Вниз» каждый раз примерно на 0,5 секунды и с паузой между нажатиями около 0,5 секунды, нажмите кнопку «Вниз» 3 раза. Удерживайте последнее нажатие дольше, чтобы двигатель подтвердил:

• Одиночное короткое движение вверх-вниз: режим 1
• Двойное короткое движение вверх-вниз: режим 2

✅ Наиболее важные функции:

• Трубчатый электродвигатель для внешних роллет - проводной (230 В/50 Гц), управление кнопками вверх/стоп/вниз.
• Защита от перегрузки (BD)/обнаружение препятствий - реакция на сопротивление во время работы роллет.
• Электронные концевые выключатели + автокалибровка (автоматическое обучение) конечных положений).
• Режимы реагирования на препятствия: остановка или остановка + короткое движение в обратном направлении.
• Регулировка чувствительности обнаружения препятствий (различные режимы работы).
• 5-жильный кабель (2 м) с программным/сервисным проводом (белый).
• Параметры модели: 10 Нм, 15 об/мин, IP44.

✅ Как правильно выбрать двигатель?

1. Проверьте диаметр прокатной трубы в роллетах, она должна иметь диаметр:

- фи 40 мм,

- фи 60 мм,

- фи 70 мм

2. Рассчитайте вес вашей рулонной шторы.

Профиль PA-39 = 2,8 кг кв. м

напр. Рулонная штора имеет размеры 1400 х 1200.

Вес рулонной шторы 1,4 х 1,2 = 1,68 кв. м.

1,68 кв. м х 2,8 = 4,7 кг.

3. Мощность двигателя выбирайте в зависимости от веса роллеты:

Мотор S 40/10 (10 Нм) - до 13 кг

Мотор S 60/10 (10 Нм) - до 18 кг (привод из данного предложения)

Мотор S 60/20 (20 Нм) - до 36 кг

❓ Самые ранние вопросы от наших клиентов:❓

1. Для каких роллет подходит этот мотор?

Это трубчатый мотор для наружных роллет, смонтированный в трубе ролика. Подходит для большинства стандартных жалюзи, если вы выбрали правильные переходники для трубок и соответствующую мощность.

2. Что обеспечивает защита от перегрузки (BD)?

Двигатель определяет чрезмерное сопротивление/препятствие (например, заблокированное полотно, иней, проблемы в направляющих) и останавливает работу, чтобы не повредить рольставни и привод. В зависимости от настроек оно также может немного меняться.

3. Могу ли я управлять им с помощью пульта дистанционного управления?

Это проводная версия, поэтому она работает с помощью кнопки, а не пульта дистанционного управления. Дистанционное управление возможно только в том случае, если вы используете внешний контроллер/блок управления, например. XT-R (доступен в нашем предложении), который управляет направлениями вверх/вниз по проводу.
