Последовательный сервер промышленного класса Waveshare RS232/485 для Wi-Fi и Ethernet с POE

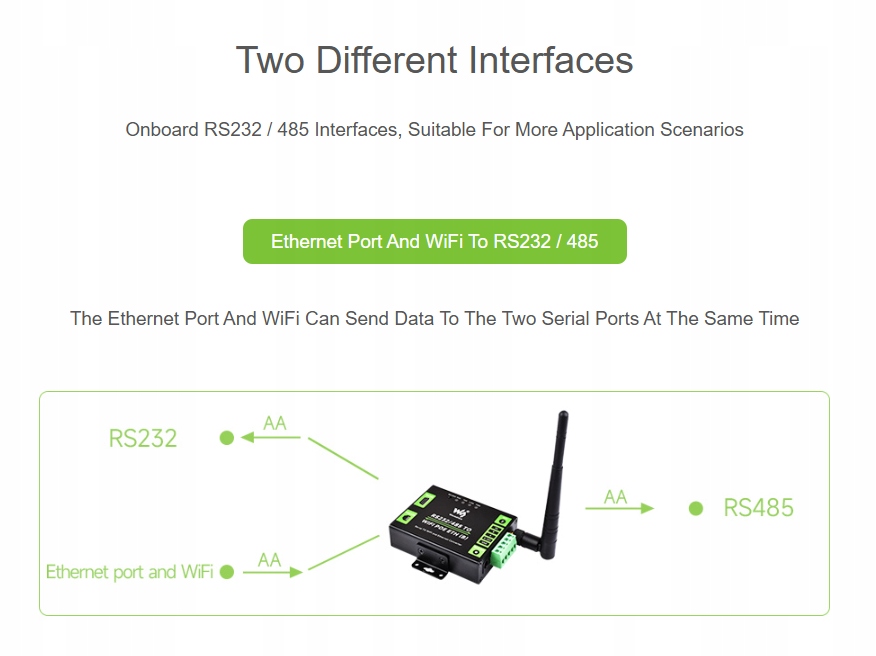

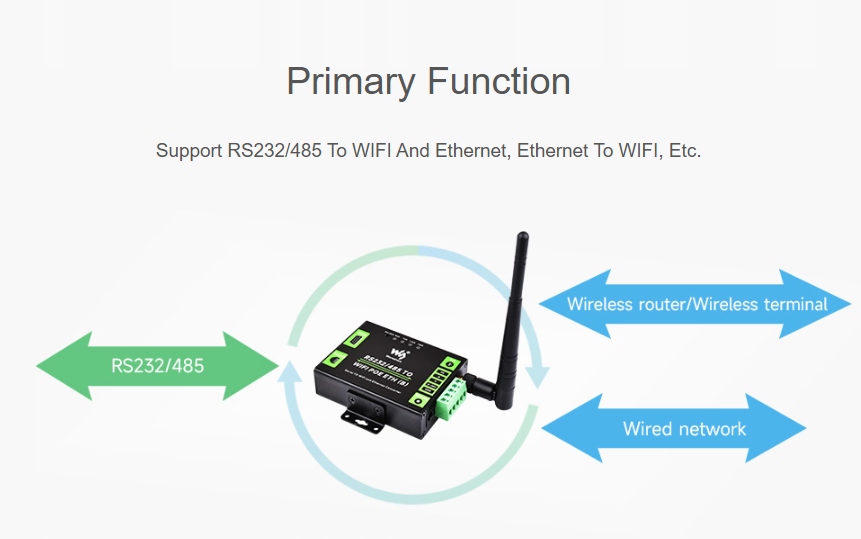

Сервер промышленного последовательного порта Waveshare RS232/485 TO WIFI POE ETH (B) — это усовершенствованный модуль преобразования данных, предназначенный для интеграции классических систем автоматизации с современными IP-сетями. Это устройство работает как двунаправленный шлюз, обеспечивая прозрачную передачу данных между интерфейсами RS232 и RS485 и сетями Ethernet (RJ45) и WiFi. Это идеальное решение для систем сбора данных, интеллектуального учета и удаленного мониторинга в Индустрии 4.0. Эта модель поддерживает питание через Ethernet (PoE в соответствии со стандартом IEEE 802.3af), что устраняет необходимость в дополнительных кабелях питания.

Устройство заключено в прочный металлический корпус, изготовленный из алюминиевого сплава, подвергнутого пескоструйной обработке, что обеспечивает превосходный отвод тепла и защиту от электромагнитных помех. Преобразователь поддерживает широкий спектр сетевых протоколов, включая MQTT, HTTP, TCP/UDP, и действует как шлюз Modbus TCP в RTU. Он оснащен рядом аппаратных средств защиты: защита от электростатического разряда, защита от перенапряжения и EFT. Модуль допускает гибкий монтаж как на стену, так и на DIN-рейку, а широкий диапазон рабочих температур (от -40°С до 85°С) гарантирует надежность в сложных климатических условиях.

Основные характеристики

• Бренд: Waveshare
• Модель: RS232/485 TO WIFI POE ETH (B)
• Артикул: 25223
• Интернет Ethernet 10/100M RJ45 с Auto-MDI/MDIX
• Стандарт WiFi: 802.11b/g/n (2,412 ~ 2,484 ГГц)

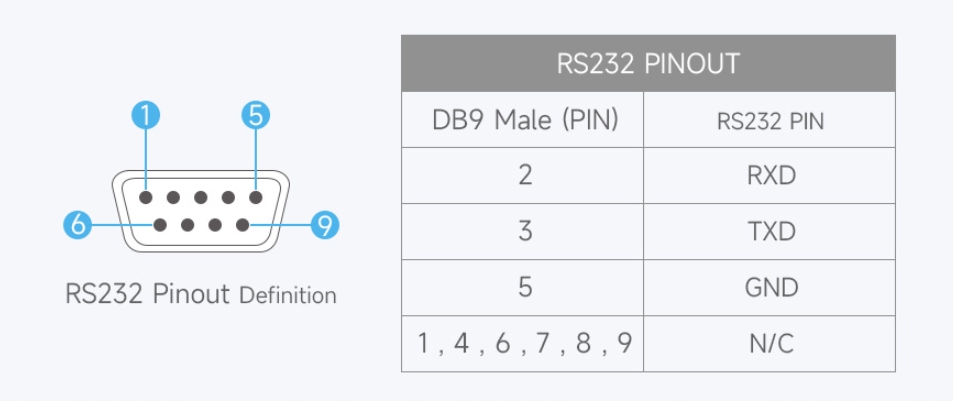

• Интерфейс RS232: штекер DB9
• Интерфейс RS485: винтовой разъем (A, B, GND)
• Скорость передачи данных: 300 бит/с ~ 460800 бит/с
• Биты данных: 5–9 бит
• Поддерживаемые протоколы: MQTT, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP
• Режимы работы Wi-Fi: STA, AP, AP+STA
• Безопасность Wi-Fi: WPA-PSK / WPA2-PSK (TKIP/AES)
• Аппаратное обеспечение безопасность: ESD, Surge, EFT, антиреверс
• Рабочая температура: -40 °C ~ 85 °C
• Корпус из металла
• Монтаж с помощью настенного кронштейна или рейки DIN
• Конфигурация: веб-браузер, AT-команды, ПК программное обеспечение
• Мощность передачи WiFi: до +19 дБм (802.11b)
• Чувствительность приема WiFi: до -89 дБм (@11 Мбит/с)
• Сторожевой таймер: аппаратное обеспечение (WDT)
• Размеры: 84,00 × 64,00 × 24,00 мм
• Источник питания: 6–36 В постоянного тока (винтовой разъем/5,5 постоянного тока) или PoE
• Сертификаты: CE, FCC, RoHS

• Модуль промышленной связи для монтажа на DIN-рейку или стену
• Надежный металлический корпус, адаптированный для работы в суровых условиях

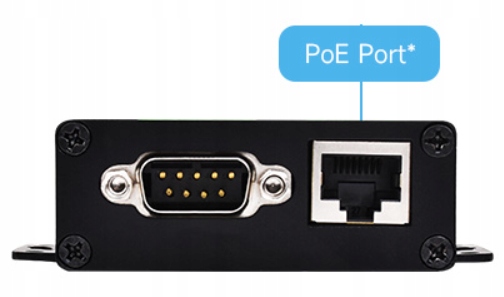

• Поддержка источника питания PoE

Источник питания

• Диапазон напряжения: 6–36 В постоянного тока или PoE
• Способы питания: розетка постоянного тока 5,5, винтовой разъем, порт PoE

Размеры

• 84 × 64 × 24 мм

Сетевая связь

• Ethernet 10/100 Мбит/с с автосогласованием, разъем RJ45
• WiFi соответствует стандарту 802.11 b/g/n

Последовательные интерфейсы

• RS232 с защитой от ESD/EFT
• RS485 с защитой от ESD/EFT и защитой от перенапряжения

Спецификация WiFi

• Полоса частот: 2,412–2,484 ГГц
• Режимы работы: станция, точка доступа, Точка доступа + станция
• Безопасность: WPA-PSK, WPA2-PSK
• Шифрование: TKIP, AES

Мощность передачи

• 802.11b: до +19 дБм при 11 Мбит/с
• 802.11g: до +18 дБм при 54 Мбит/с
• 802.11n: до +17 дБм при HT20/HT40, MCS7

Чувствительность приемника

• 802.11b: до -89 дБм при 11 Мбит/с
• 802.11g: до -81 дБм при 54 Мбит/с
• 802.11n: до -73 дБм (HT20) и -71 дБм (HT40), MCS7

Характеристики последовательного порта

• Скорость передачи: 300–460800 бит/с
• Биты четности: нет, нечетный, четный, метка, пробел
• Биты данных: 5–9
• Управление потоком: RTS/CTS или нет

Программное обеспечение и протоколы

• Поддерживаемые протоколы: TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP, MQTT
• Конфигурация: через веб-браузер, хост, AT-команды через последовательный порт
• Способы связи: прямой TCP/IP, VCOM связь

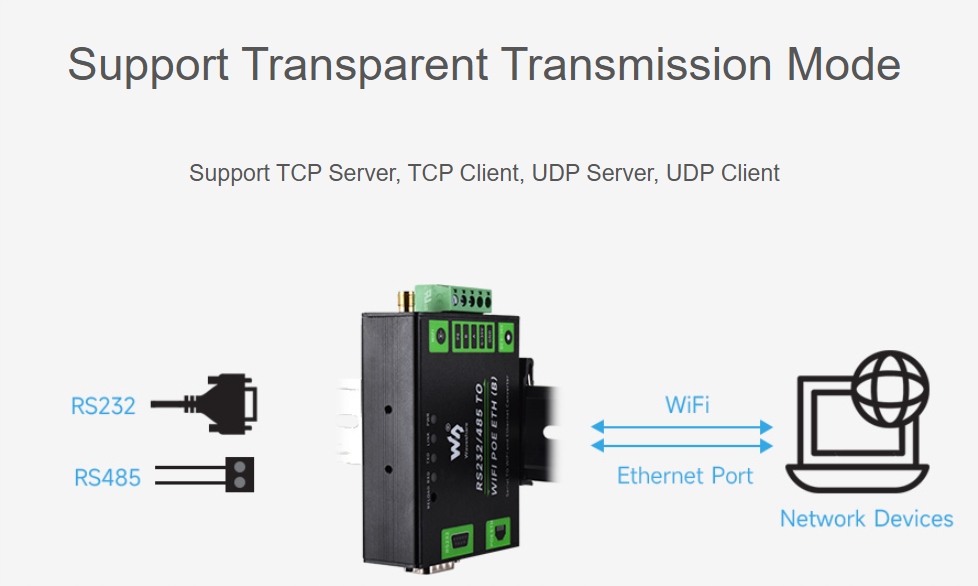

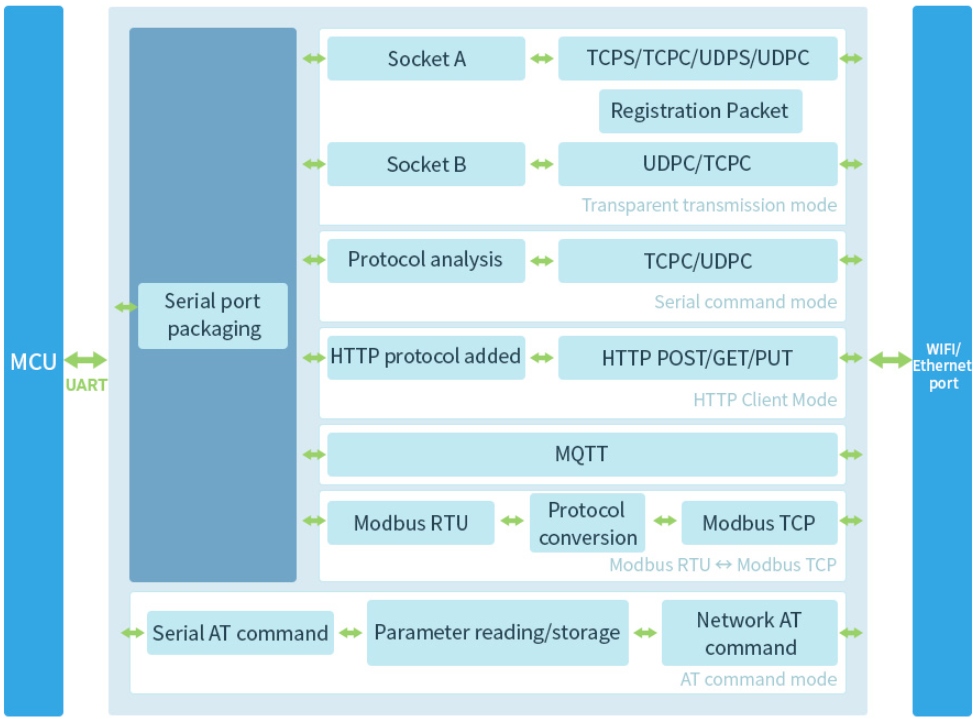

• Режимы работы: прозрачная передача, последовательный командный режим, клиент HTTPD, преобразование Modbus TCP в Modbus RTU

Условия эксплуатации

• Рабочая температура: от -40°C до +85°C
• Влажность: относительная влажность 5–95 %

В комплект входит

• 1 модуль Waveshare RS232/485 TO WIFI POE ETH (B)
• 1 внешняя антенна WiFi
• 1 кронштейн для монтажа на рейку
• 1 оригинальная упаковка
