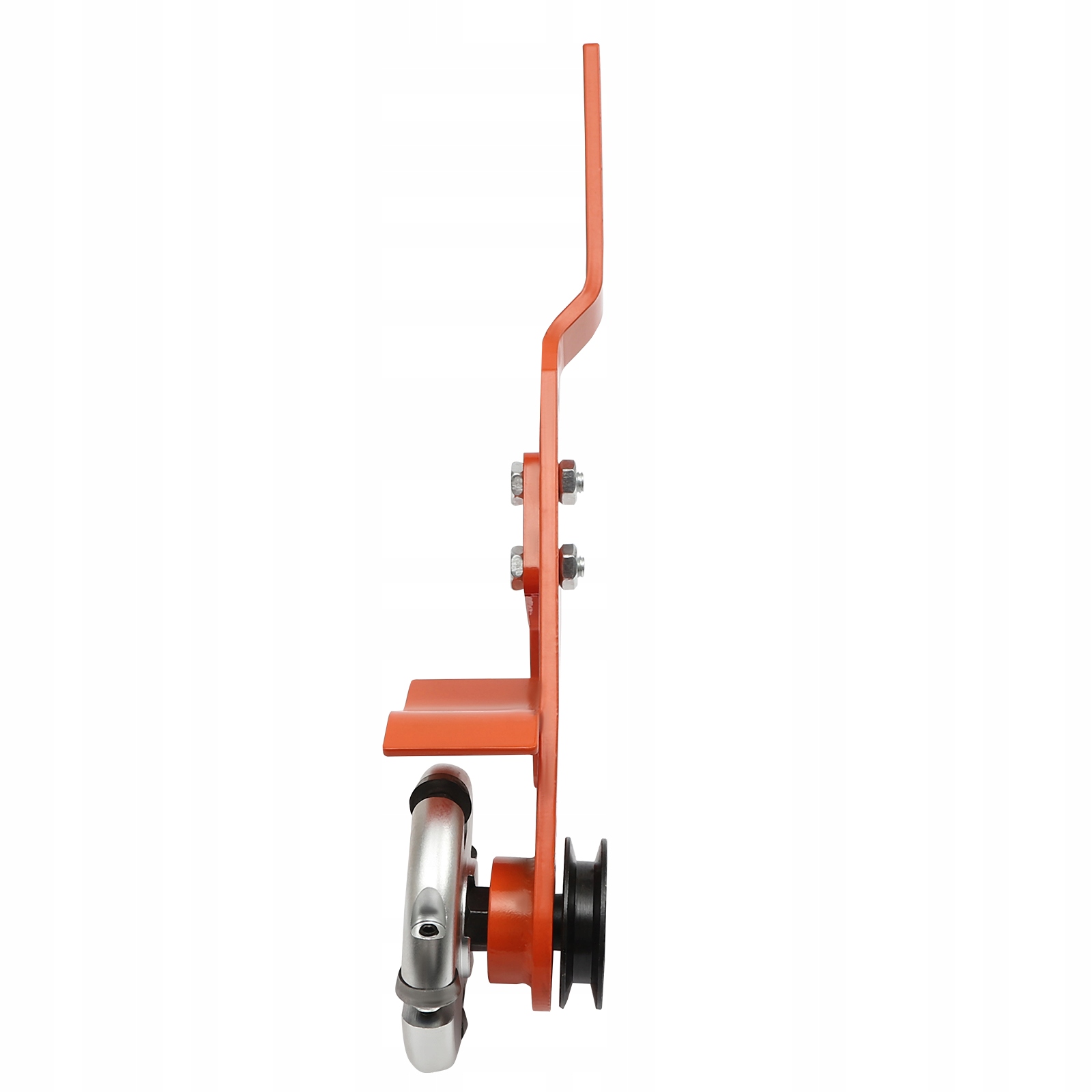

Этот продукт в основном используется для окорки древесины, окорки корней и т. д. Это идеальный инструмент для строительства складов материалов, ферм, строительных работ, энергетической и горнодобывающей промышленности и т. д.

Технические характеристики

• Модель: BY-73
• Материал: алюминий и сталь
• Цвет: красный
• Требуемая сборка: Да
• Совместимые продукты: бензопилы
• Расширенные совместимые модели бензопил: бензопила Бензопилы серий Fujinova и Carver
• Совместимые модели бензопил: Stihl MS170 MS180 MS181 MS210 211 MS230 231 MS250; Husqvarna 137, 141, 142, 235, 235E
• Передача ремня: 3:2
• Вес брутто: 3 кг/6,61 фунта
• Вес нетто: 2,5 кг/5,51 фунта
• Размер изделия (Д. * ширина): 35 * 7,49 см / 13,78 * 2,95 дюйма
• Диаметр резки: 9,49 см / 3,74 дюйма
• Толщина кронштейна: 0,59 см / 0,236 дюйма
• Ширина кронштейна: 5,28 см / 2,08 дюйм
• Диаметр заднего ведущего шкива: 5,18 см/2,04 дюйма
• Размер упаковки: 36*8*11 см/14,17*3,15*4,33 дюйма

В комплект входит

• 1 * Насадка для резьбы по дереву
• 2 * Приводные шкивы
• 1 * Клиновой ремень
• 1 * Сумка для переноски

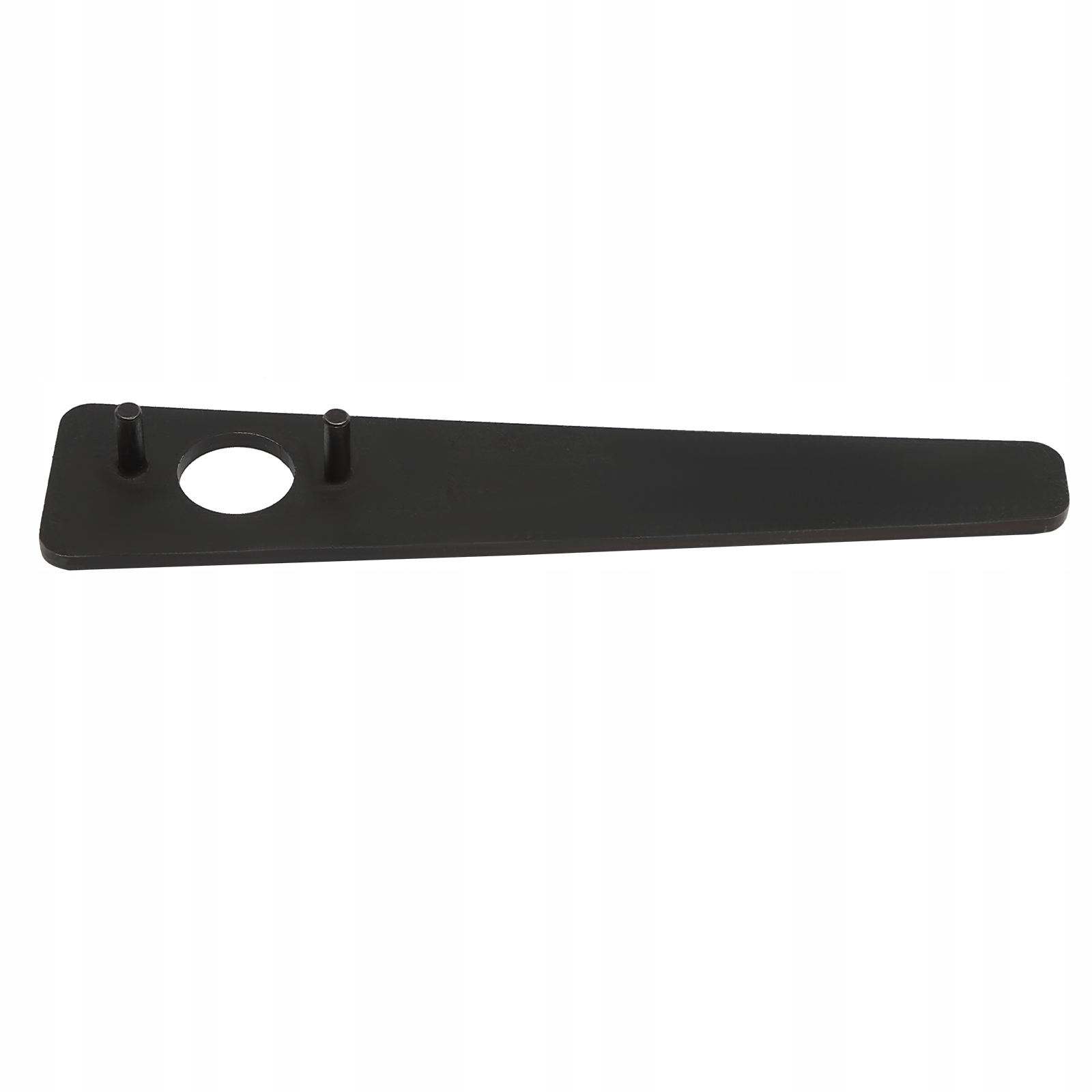

• 1 * Гаечный ключ
• 1 * Руководство на английском языке
• Все аксессуары для установки

Примечания

• 1. Запрещено работать в непосредственной близости от людей и животных.
• 2. Управлять бензопилой с навесным оборудованием можно только двумя руками.
• 3. Ручка газа должна находиться в правой руке.
• 4. Запрещается стоять в плоскости вращения режущего инструмента.
• 5. Аксессуар не предназначен для использования детьми, лицами с ограниченными физическими, сенсорными или умственными способностями, лицами, находящимися в состоянии алкогольного или наркотического опьянения, а также лицами, не прочитавшими данное руководство по эксплуатации.
• 6. Эксплуатация насадки с незакрепленными (не затянутыми) клиньями не допускается.
• 7. Запрещается использовать режущие инструменты (ножи) для крепления ненадлежащего качества, с видимыми дефектами, трещинами и сколами.
• 8. Ремонт и замену подшипников в форсунке должны выполнять специалисты. Неправильный и неквалифицированный ремонт может представлять значительную угрозу здоровью и жизни пользователя и других людей.
• 9. Пожалуйста, не развивайте частоту вращения коленчатого вала бензопилы выше 13500 об/мин.
• 10. Пожалуйста, полностью прочитайте руководство пользователя перед использованием. И обратите особое внимание на прилагаемые инструкции по технике безопасности.
• 11. Пожалуйста, учитывайте небольшую разницу в цвете из-за освещения при съемке и погрешность в 1-3 см из-за ручного измерения. Перед заказом убедитесь, что вы не возражаете.

Последовательность сборки

• 1. Слейте масло из бензопилы.
• 2. Снимите шину и цепь (см. инструкцию к бензопиле).
• 3. Если есть съемная расческа (подставка) – снимите ее.
• 4. Снимите сцепление (звезда).
• 5. Если в корпусе имеется натяжное устройство, снимите его.
• 6. При необходимости установите сцепление (ведущий шкив из комплекта принадлежностей) с помощью шайб.
• 7. Установите насадку на бензопилу, используя комплект шайб.
• Наденьте ремень на шкив и вал шпинделя.
• 8. Во избежание передавливания ремня – не устанавливайте тормоз.
• Чехол.

9. С помощью отвертки бензопилы выполните

следующие действия:

А) слегка затяните крепление бензопилы

Б) вставьте отверточный ключ в паз между корпусом бензопилы и вилкой насадки.

Б) отверткой натяните ремень (ремень не должен провисать)

D) выполните окончательную затяжку контргаек крепления бензопилы (Для затяжки) крутящий момент см. в руководстве к бензопиле).

10. Протянуть гайки крепления ножа.

11. Установите упор, используя 2 винта M8 и гайки.
