Комплект светодиодных драйверов для освещения потока воды DIY печатная плата NE555 CD4017 электронная
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Просматривая «Комплект светодиодных драйверов для освещения потока воды DIY печатная плата NE555 CD4017 электронная» данный товар из каталога «Светодиодные полосы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Светодиодный модуль с струящейся водой, драйвер лампы, комплект «сделай сам», электронная плата NE555+CD4017
Высокие характеристики ✨
1: МУЛЬТИВИБРАТОР С САМОВОЗБУЖДЕНИЕМ: Этот комплект в основном состоит из схемы генерации тактовых импульсов, схемы десятичного счетчика и самовозбуждающегося мультивибратора с NE555 в качестве сердечника.
2: ЗАРЯДНЫЙ КОНДЕНСАТОР C1: Источник питания заряжает конденсатор C1 через R2, R3 и R4. Когда C1 только начинает заряжаться, на контакте 2 NE555 все еще низкий уровень, поэтому на выходном контакте 3 высокий уровень. Когда питание заряжается на C1 через R2, R3, R4, когда оно достигает 2/3 напряжения питания, уровень выходной клеммы на контакте 3 изменяется с высокого на низкий.
3: ЦИКЛ ФОРМИРУЕТ КОЛЕБАНИЯ: Внутренняя разрядная трубка NE555 включается, конденсатор C1 разряжается через R4, R3, контакт 7 NE555 до тех пор, пока напряжение на C1 не станет ниже 1/3 напряжения питания, Уровень контакта 3 NE555 снова меняется с низкого на высокий. C1 перезаряжается, и этот цикл создает колебания.
4: НАСТРОЙКА R4 ДЛЯ УПРАВЛЕНИЯ ВЫХОДНОЙ ЧАСТОТОЙ: Время зарядки составляет 0,695 (R2+R3+R4) C1, а время разрядки — 0,695 (R4+R3) C1. Регулировка R4 может управлять выходной частотой генератора, а также регулировать скорость потока светодиодного света.
5: ЭФФЕКТ ВОДНОЙ ЛАМПЫ: сигнал тактового колебания NE555 постоянно добавляется к 14 контактам CD4017, а 10 светодиодов подключены к 10 выходным клеммам CD4017. Когда 10 выходных клемм CD4017 по очереди генерируют высокий уровень под действием тактового сигнала, затем последовательно загораются D1–D10, создавая эффект водяной лампы
Тип изделия: свет, пропускающий воду
Напряжение питания: 2,5–14,5 В
Размер печатной платы: около 54 x 21 мм/2,13 x 0,83 дюйма
Толщина печатной платы: около 1,6 мм/0,06 дюйма

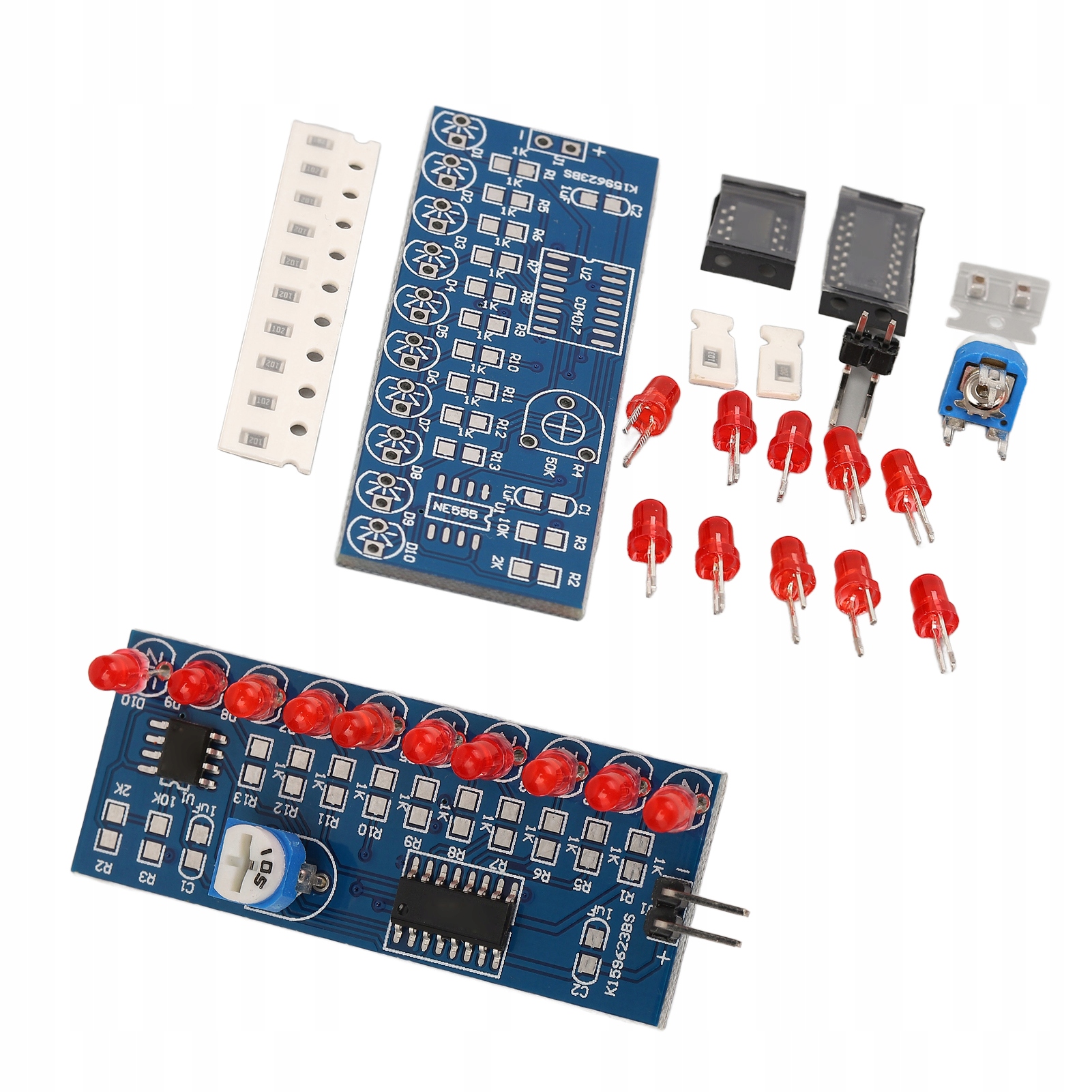

1 комплект светильников с струящейся водой (19 шт.)
