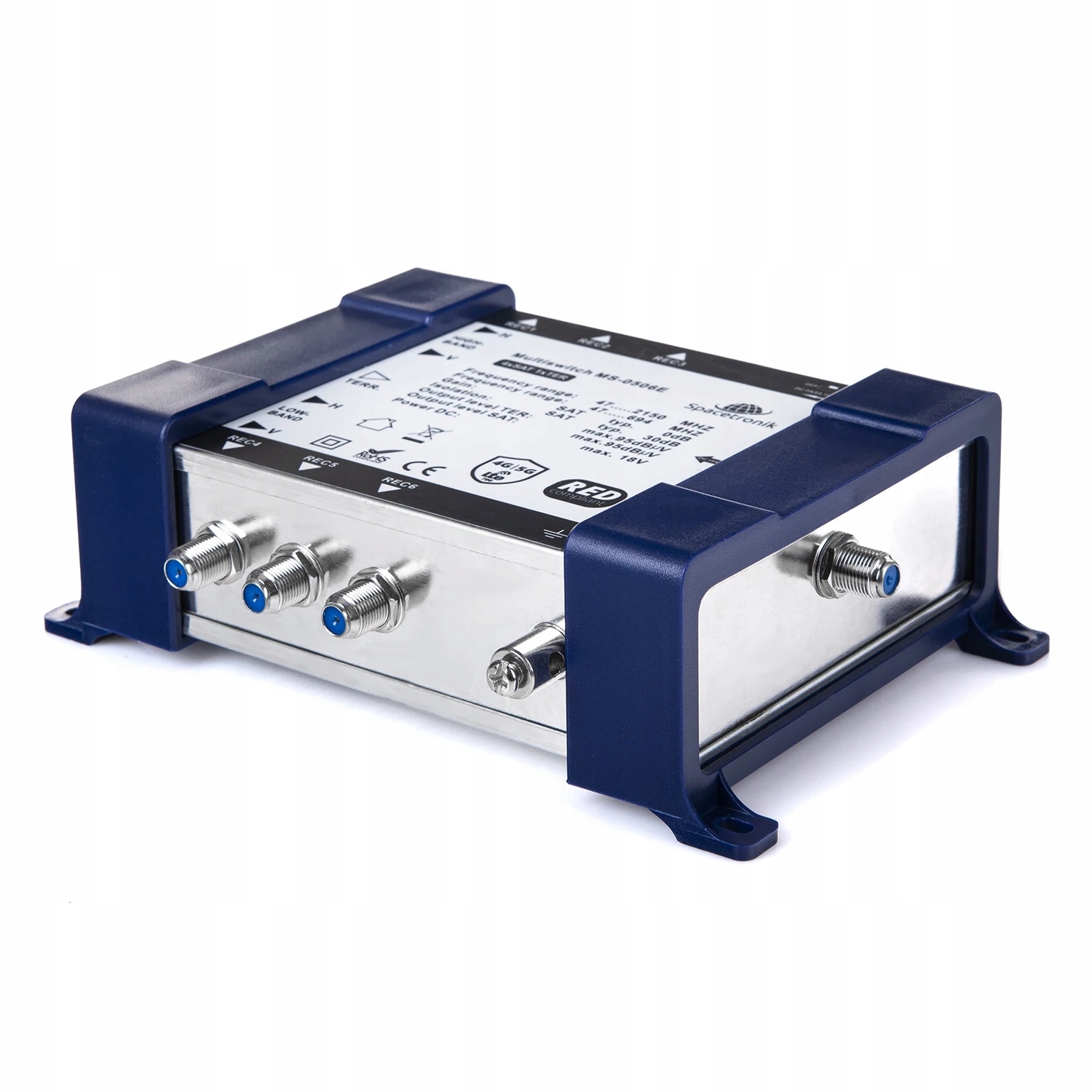

Мультисвитч 5/6 спутниковое + эфирное ТВ Spacetronik MS-0506E 6 выходов
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 66
Оплачивая «Мультисвитч 5/6 спутниковое + эфирное ТВ Spacetronik MS-0506E 6 выходов» данный товар из каталога «Multiswitche», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Мультисвитч 5/6 Спутниковое ТВ + Эфирное Spacetronik MS-0506E 6 выходов
Артикул: MS0506E
Важнейшие характеристики:
- Для распределения спутникового сигнала DVB-S2 и наземного сигнала DVB-T/T2
- 5 входов: 4 для спутникового сигнала, 1 для наземного сигнала
- 6 выходов: до 6 ТВ/SAT-приемников
- Диапазон частот SAT: 950–2150 МГц
- Диапазон частот TER: 47–694 МГц
- Автоматическое распознавание типа сигнала
- Низкое затухание сигнала
- Блок питания в комплекте
К чему подключать мультисвитч серии E?
Мультисвитч следует подключать кспутниковой антенне диаметром не менее 0,8 м или к антенне эфирного телевидения.
Спутниковый и эфирный сигналы, поступающие от мультисвитча, разделяются с помощью конечных абонентских розеток.
Где установить мультисвитч Spacetronik?
При установке устройства следует учитывать существующие условия монтажа по электропитанию:
- расположение вдали от влияния погодных условий
- защита от доступа посторонних лиц
- достаточная вентиляция
Схема установки
С левой стороны мультипереключателя мы видим 4 входа спутникового сигнала и 1 вход Terriestal.
С правой стороны находитсяразъем для подключения питания.
Остальные элементы представляют собой суммированные выходы сигналов – SAT + DVB-T/T2.
Что можно подключить к мультисвитчу?
- 1 вход сигнала от преобразователя Quattro SAT
- 1 вход эфирного сигнала DVB-T/T2
- 6 выходов суммированного сигнала SAT+DVB-T/T2
ВНИМАНИЕ! Фото для превью
Технические характеристики мультипереключателя 5/6
- Количество входов: 4 SAT, 1 TER
- Количество выходов: 6
- Разъемы: F гнездо
- Диапазон частот SAT: 950–2150 МГц
- Диапазон частот TER: 47–694 МГц
- Усиление SAT: 0–6 дБ
- Усиление TER: 2–6 дБ
- Изоляция между TER и SAT: 30 дБ
- Изоляция SAT и TER: 28 дБ
- Разделение поляризации по горизонтали и вертикали Изоляция: 25дБ
- Изоляция выхода TER: 22дБ
- Изоляция выхода SAT: 35дБ
- Потери на отражение на входе SAT: 10дБ
- Потери на отражение на выходе SAT: 7дБ
- Отражение потери на входе TER: 11 дБ
- Потери на отражение на выходе TER: 8 дБ
- Выходной уровень SAT (IMD3 - 35 дБ): 100 дБмкВ
- Выходной уровень TER (IMD3 - 60 дБ): 88 дБ мкВ
- Входное/выходное сопротивление: 75 Ом
- Источник питания: макс. 18В
