Модуль с E-Ink дисплеем 2,9" 296х128

Модуль дисплея E-Ink, 2,9 дюйма, 296 x 128, SPI, черно-белый

Дисплейный модуль E-Ink диагональю 2,9 дюйма и разрешением 296x128 пикселей. Оснащенный встроенным контроллером, он обменивается данными через интерфейс SPI. Он отличается сверхнизким энергопотреблением и сохраняет отображаемое изображение даже после отключения питания, что делает его идеальным решением для приложений, требующих энергоэффективности.

Наиболее важные функции:

• Подсветка не требуется, дисплей сохраняет последнее изображение даже при выключении питания.
• Сверхнизкое энергопотребление, питание требуется только при смене изображения.
• Разрешение: 296 × 128 пикселей.
• Цвет дисплея: черные пиксели, белый фон.
• Интерфейс SPI, позволяющий легко подключаться к таким платам, как Raspberry Pi, Arduino, Nucleo, STM32. и т. д.
• Доступные примеры работы и библиотеки для Raspberry Pi, Arduino, STM32

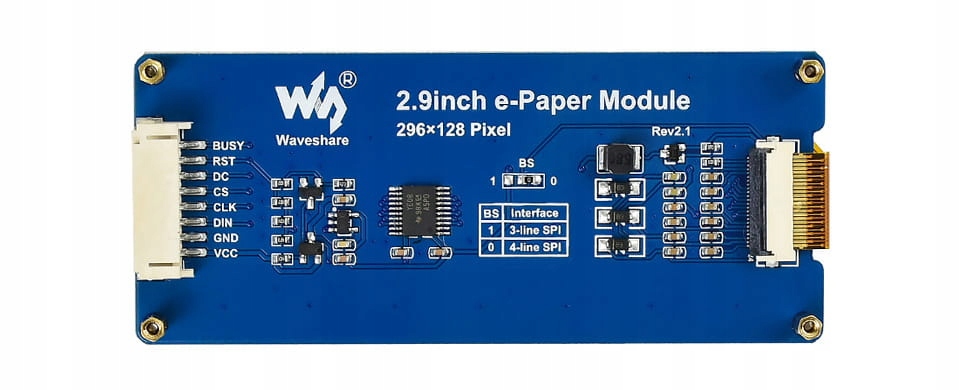

Описание интерфейса SPI и распиновки

Модуль обменивается данными через интерфейс SPI. Ниже приведено описание распиновки:

• VCC: питание (3,3 В)
• GND: земля
• DIN: вывод MOSI интерфейса SPI
• CLK: вывод SCK интерфейса SPI
• CS: выбор SPI (активен при низком уровне)
• DC: выбор данных/команд (высокий уровень для данных, низкий уровень для команд)
• RST: внешний сброс (активен при низком уровне) низкий)
• BUSY: выход состояния занятости (активен при высоком уровне)

Внешние размеры

Точные размеры модуля облегчают интеграцию в проект.

Технические характеристики:

• Напряжение питания: 3,3 В
• Интерфейс: 3-проводной SPI, 4-проводной SPI
• Внешние размеры: 89,5 мм × 38 мм
• Размеры дисплея (активная область): 66,89 мм × 29,05 мм
• Точка размер: 0,138 × 0,138 мм

• Разрешение: 296 × 128 пикселей
• Цвет дисплея: черные пиксели, белый фон
• Уровни серого: 2
• Энергопотребление при обновлении: 26,4 мВт (типичное)
• Энергопотребление в режиме ожидания:
• Просмотр угол: >170°
