Модуль UART Debugger для Raspberry Pi 5

Модуль отладчика UART - это расширенный инструмент, разработанный специально для Raspberry Pi 5 , который позволяет стабильно и безопасную отладку последовательной связи. Этот модуль поддерживает многие методы подключения, что позволяет гибко адаптировать его к различным потребностям пользователей.

Благодаря расширенным защитным функциям, таким как защита от всплеска, всплеска и электростатического разряда, модуль обеспечивает надежные действия даже в требовательных условиях . Встроенный -в безопасности, такой как -диги -диги, предохранительные и защитные диоды , дополнительно повышают надежность и безопасность связи.

Кроме того, этот модуль совместим со многими операционными системами, включая Windows 7/8/8.1/10/11, Mac, Linux и Android , что делает его универсальным инструментом для широкого диапазона пользователей. Модуль отладчика UART также предлагает различные уровни связи TTL (3,3 В и 5 В) , которые можно легко настроить с помощью коммутационных выводов. Благодаря этому пользователи могут адаптировать уровень напряжения к своим конкретным потребностям. Прочная конструкция с двойным слоем позолота обеспечивает длительную долговечность и эстетический вид.

Спецификация

• Интерфейс хоста: usb
• Интерфейс устройства: uart
• Объект связи: 50bps ~ 6 Мбит/с
• usb interface: connector: usb type-a, защита: eSd eSd
• Разъем: 6-контактный угловой разъем, 3-контактный разъем
• Защита: защитный диод IO, защита от всплеска и электростатических разрядов
• ttl uart Уровень: 5 В/3,3 В/3.3V/3.3V/3.3V/3.3V/3,3V (конфигурация с использованием SHIPS/LI>
Windows 7/8/8.1/10/11, Mac OS, Linux, Android
• Питание: 5V через USB

uart service

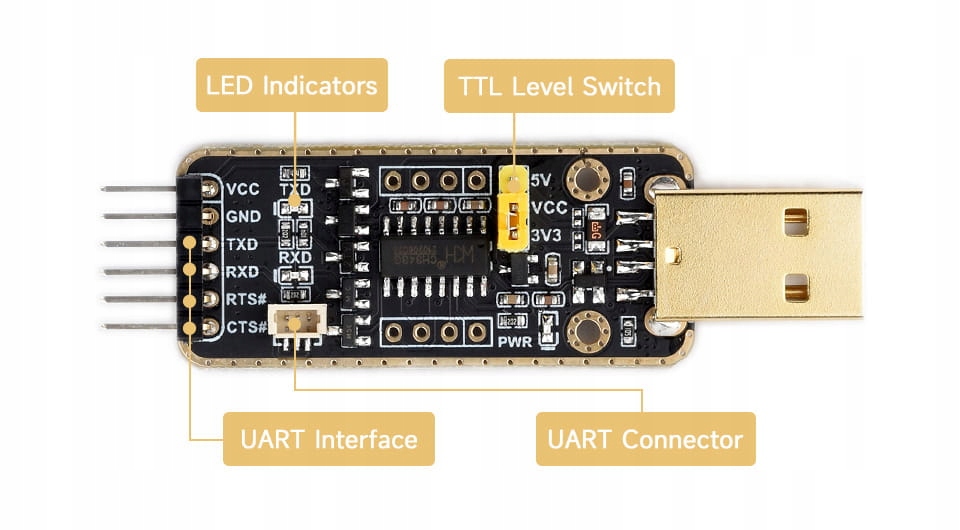

Определение потенциальных клиентов

• VCC: 5V or 3.3V output for an external device (configured with the help of cruciferous)
• GND: Masa
• txd: connection with MCU.RXD
• RXD: connection with MCU.txd
• RTS#: connection with MCU.CTS
• cts#: Mcu.rts

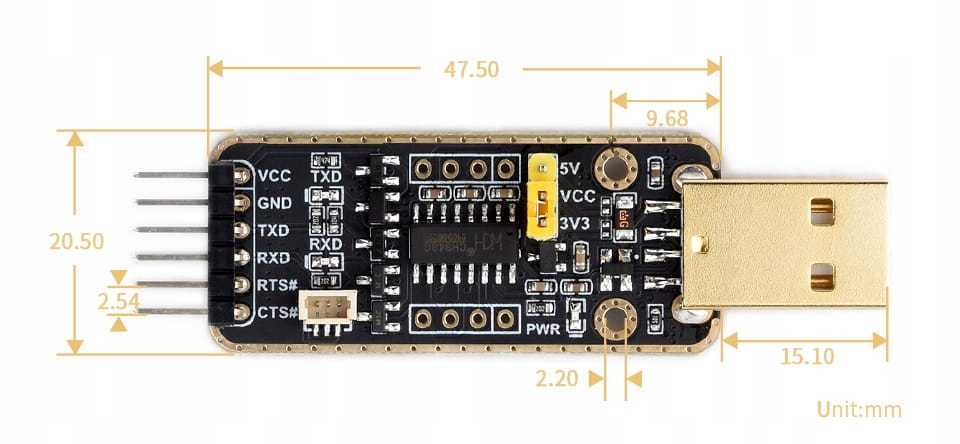

Размеры
