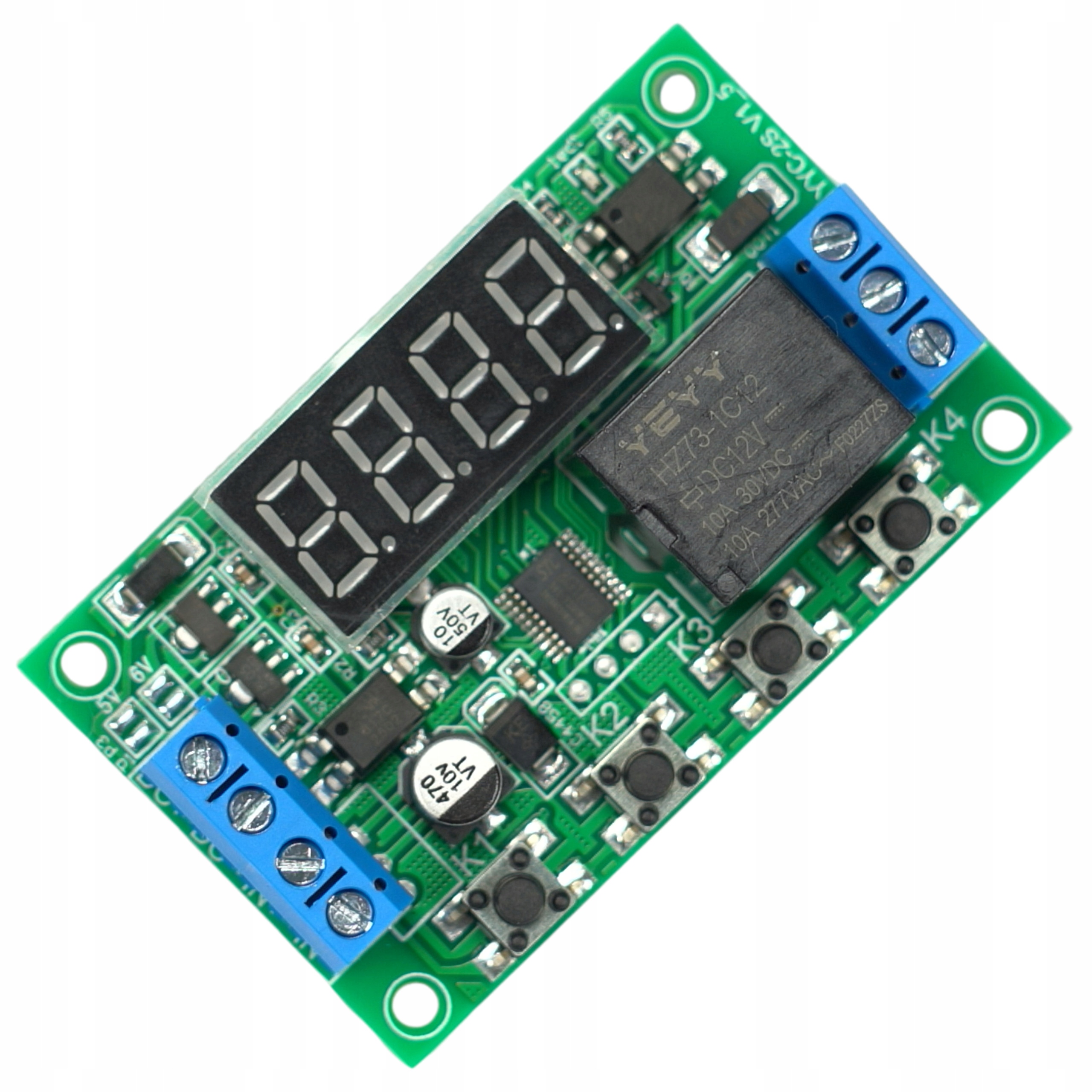

Модуль цифрового таймера, светодиодный таймер, 5–24 В постоянного тока, 32 функции

Модуль цифрового светодиодного таймера 5 В/6 В/12 В/24 В постоянного тока (32 функции)

Усовершенствованный цифровой светодиодный таймер, обеспечивающий точную задержку включения/выключения и циклический режим работы. Модуль предлагает целых 32 функции, отвечающие различным потребностям приложений. Он позволяет напрямую управлять реле открытия/закрытия с работой электромагнитных клапанов, водяных насосов, двигателей или световых полос. Время работы полностью регулируется от 0,01 с до 999 мин.

Технические параметры

• Входное напряжение: Дополнительно 5 В/6 В/12 В/24 В постоянного тока.
• Выходная мощность: Управление нагрузками постоянного или переменного тока до 5 А.
• Диапазон времени: От 0,01 с до 999 мин.
• Модель продукта: 32 встроенных времени и функции управления.
• Управление: срабатывает от 7 В.

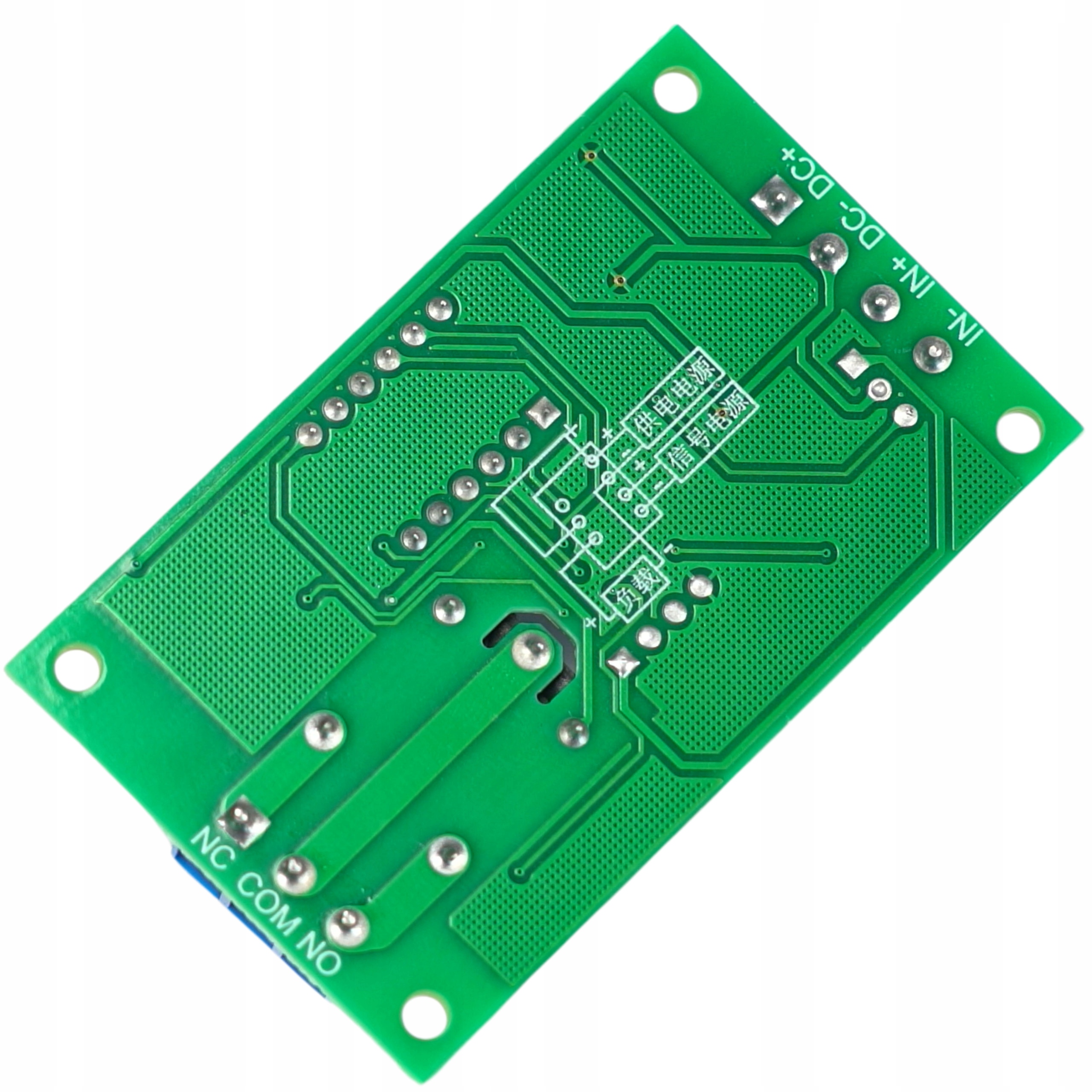

Описание порта подключения

• DC+: Входная клемма для положительной клеммы источника питания.
• DC-: Входная клемма для отрицательной клеммы источника питания.
• IN+: Входная клемма положительного сигнала.
• IN-: Входная клемма отрицательного сигнала.
• НЕТ: Нормально разомкнутый релейный интерфейс (закрыт по отношению к COM при закрытии).
• COM: Общий интерфейс реле.
• NC: Нормально закрытый интерфейс реле (закрыт по отношению к COM перед закрытием).

Режимы нажатия кнопки

• Положительный триггер: Соедините провода DC- и IN-, затем подключите DC+ и IN+ к кнопке.
• Отрицательный триггер: соедините DC+ и IN+, затем подключите DC- и IN- к кнопке.

Список функций реле

• P-11: Толчковый режим. Реле включается после получения сигнала; реле выключается при исчезновении сигнала.
• P-12: Самоблокировка. Реле замыкается при подаче сигнала; реле выключается при повторном подаче сигнала.
• P-13: Автоматическая остановка с задержкой (непрерывная). Реле замыкается при подаче сигнала и автоматически останавливается через A секунд. Во время задержки отключение игнорируется.
• P-14: Автоматический останов с задержкой (прерываемый). Реле замыкается при подаче сигнала и автоматически останавливается через A секунд. Сработав во время задержки, таймер запускается снова.
• P-15: Автоматический останов с задержкой (накопление времени). Реле замыкается при подаче сигнала и автоматически останавливается через A секунд. Отключение во время задержки увеличивает время таймера.
• P-16: Автоматический останов с задержкой (с возможностью сброса). Реле замыкается при подаче сигнала и автоматически останавливается через A секунд. Отключение во время задержки сбрасывает таймер.
• P-17: Задержка отключения после потери сигнала. Реле замыкается при подаче сигнала; Если входной сигнал пропадет, реле выключится через несколько секунд. Повторная подача сигнала во время задержки останавливает таймер.
• P-18: Немедленное включение после включения питания, задержка выключения. Реле замыкается сразу после включения питания и выключается через несколько секунд. Цикл повторяется при следующем включении питания.
• P-21: Задержка закрытия. Реле закрывается с задержкой A секунд после подачи сигнала.
• P-22: Закрытие, вызванное длительным сигналом. Реле закрывается только тогда, когда сигнал длится дольше A секунд; реле выключается при исчезновении сигнала.
• P-23: Замыкание при исчезновении сигнала. Реле замыкается только тогда, когда сигнал исчезает более чем на секунды; реле выключается при повторном появлении сигнала.
• P-24: Двухступенчатое управление задержкой. Реле замыкается через несколько секунд непрерывного сигнала; реле выключается только тогда, когда сигнал исчезает более чем на секунды.
• P-25: остановка после повторного сигнала. Реле закрывается после нескольких секунд непрерывного сигнала; реле выключается только тогда, когда новый сигнал длится дольше A секунд.
• P-26: Цифровая задержка. Реле замыкается при подаче сигнала и выключается через A секунд; если сигнал пропадает, реле снова замыкается и выключается еще через A секунд.
• P-27: Обнаружение импульсного сигнала. Реле выключается, если обнаруживается импульсный сигнал; реле закрывается на одну секунду при отсутствии импульсного сигнала (непрерывный сигнал или его полное отсутствие рассматривается как отсутствие импульса).
• P-28: Задержка включения с постоянным замыканием. Реле закрывается с задержкой A секунд после включения питания и остается закрытым до отключения питания.
• P-31: Бесконечный цикл (закрытие/разблокировка). После подачи питания: реле закрывается на A секунд → размыкается на B секунд → цикл повторяется бесконечно. останавливается только при выключении

Руководство по работе с меню

После включения питания отображение «---» означает переход в режим ожидания.

• Нажмите K1 в первый раз: (необходимо удерживать нажатой более 1 секунды для эффективной работы и предотвращения фальстарта). На экране отображается «P - 11»: K2 регулирует основной режим, а K3 и K4 регулируют функции.
• Нажмите K1 во второй раз: на экране отображается «A001»: K2 и K3 регулируют значение A, а K4 регулирует десятичную точку (единицу времени).
• Нажмите K1 в третий раз: на экране отображается «B001»: K2 и K3 отрегулируйте значение B, а K4 отрегулируйте десятичную точку (единицу времени).
• Нажмите K1 в четвертый раз: на экране отобразится «C000»: K2 и K3 отрегулируют значение C (количество циклов).
• Нажмите K1 в пятый раз: отображение «---» означает переход в режим ожидания.

В режиме ожидания нажмите K4, чтобы навсегда выключите/включите дисплей и войдите в режим пониженного энергопотребления.

Инструкция по настройке единиц времени

Для изменения режимов работы используется клавиша К1 (должна удерживаться нажатой более 1 секунды). Состояние ожидания обозначается на экране сообщением «---». Клавиша К4 отвечает за расположение десятичной точки при программировании:

• XX.XX: Диапазон времени от 0,01 с до 9,99 с.
• XX.X: Диапазон времени от 0,1 с до 99,9 с.
• XXX: Диапазон времени от 1 с до 999 стр.
• XXX.: Диапазон времени от 1 до 999 минут.
