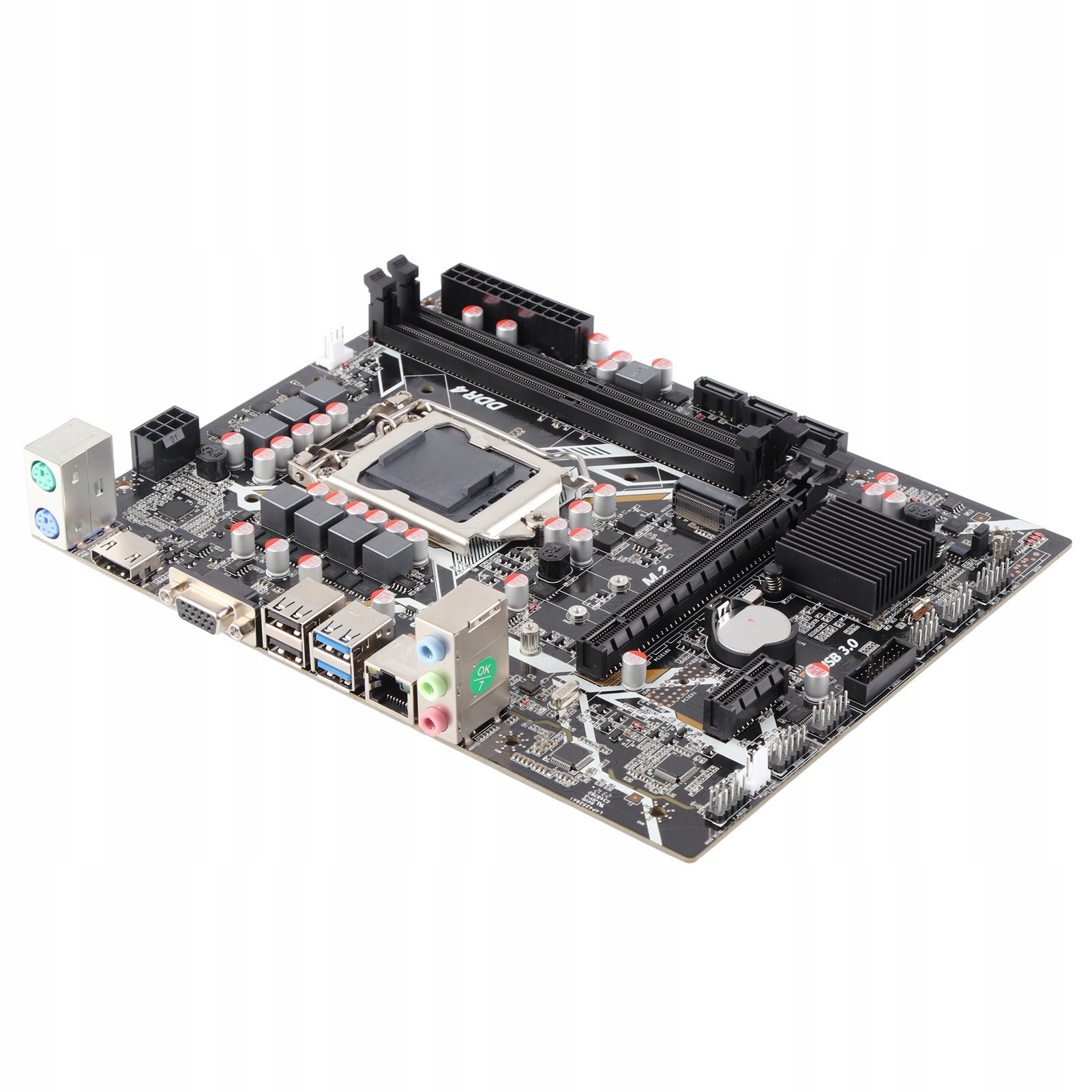

Материнская плата H410, двухканальная память DDR4 NVME M.2, интерфейс PCIE 16X 7L

Функция:

1. ПОДДЕРЖКА LGA 1200: материнская плата H410 для настольных ПК с поддержкой LGA 1200 (поддержка процессоров Intel Core 10-го поколения для процессоров Core i3, i5, i7).

2. ПОДДЕРЖКА 64 ГБ: двухканальная память DDR4 DIMM с поддержкой до 64 ГБ, слот PCIE 16X Gen 3.0, слот расширения PCIE 3.0 X1 x1, мультимедийный интерфейс HD, видеоинтерфейс VGA, Gigabit Ethernet и звук HD 5.1.

3. 32 ГБ/с: благодаря интерфейсу M.2 NVME и полноскоростному интерфейсу жесткого диска M.2 M.2 поддерживает скорость передачи данных 32 ГБ/с.

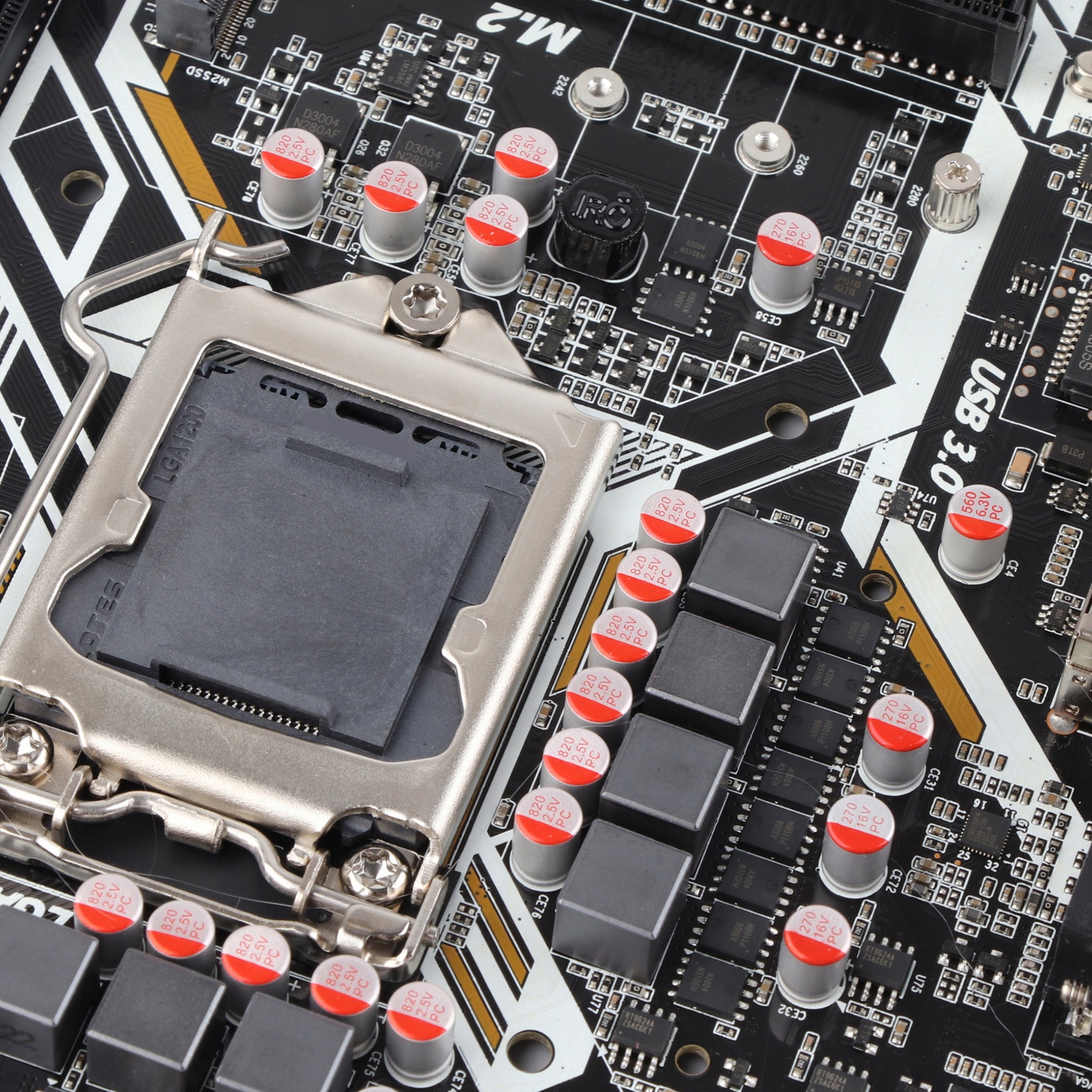

4. СТАБИЛЬНОСТЬ ПИТАНИЯ: источник питания материнской платы ATX стабилен и точен, равномерно распределен, а тепловая нагрузка различных наборов микросхем питания повышает производительность процессора, многофазный источник питания становится более стабильным и долговечным.

5. МАТЕРИАЛ ПЕЧАТНОЙ ПЛАТЫ: Компьютерные материнские платы, в которых используется материал печатной платы, не деформируются при длительном использовании, что обеспечивает долгосрочную стабильность.

Спецификация:

• Тип изделия: материнская плата DDR4
• Материал: печатная плата
• Модель: H410
• Чипсет: для Intel H410
• Архитектура материнской платы: ATX
• Размер материнской платы: прибл. 225 x 175 мм / 8,9 x 6,9 дюйма.
• Тип разъема ЦП: поддержка LGA 1200 (поддержка процессоров Intel 10-го поколения серии Core для Core i3, i5, i7).
• Сетевая карта: чип сетевой карты 1000 Мбит.
• Гнездо для видеокарты: 1xPCIE 16X Gen. 3.0
• Поддерживаемый тип памяти: 2xDDR4 DIMM
• Поддержка памяти: 2133/2400/2666 МГц
• Максимальный объем памяти: 64 ГБ
• Интерфейс жесткого диска: SATA3.0x3, интерфейс M.2 x1
• Интерфейс USB: USB3.0x2, USB2.0x2, передние контакты USB2.0x2, передние контакты USB3.0x1
• Клавиатура мыши: для интерфейса клавиатуры мыши PS/2
• Интерфейс расширения: мультимедийный интерфейс HDx1, VGAx1, слот расширения PCIE 1Xx1
• Источник питания: 24-контактный, 8-контактный семифазный источник питания
• Тип батареи: таблеточный аккумулятор CR2032 (поставляется со встроенным аккумулятор)
• Емкость аккумулятора: 240 мАч
• Прикрепите материнскую плату к основному корпусу, а затем соедините разъемы согласно соответствующей маркировке.
• Проблема с включением питания: Если устройство не включается и индикатор питания не загорается, убедитесь, что блок питания подключен и работает исправно. Если вентилятор процессора установлен правильно, вы также можете определить, правильно ли работает блок питания, проверив, правильно ли работает вентилятор.

1. Проверьте питание блока питания. Проверьте подключение шнура питания и наличие розетки, как показано на рисунке ниже. Если на удлинителе есть главный выключатель питания, убедитесь, что он включен. Б. Замена удлинителя и розетки поможет решить проблему.

• Проверьте правильность подключения блока питания материнской платы: 1. Убедитесь, что кабель блока питания правильно подключен к разъему питания ATX. Материнская плата может содержать 24-контактный разъем EATXPWR и 8-контактный разъем EATX12V. Убедитесь, что 8-контактный разъем EATX12V и 24-контактный разъем EATXPWR подключены к источнику питания. Расположение и количество разъемов питания могут различаться в зависимости от модели. Некоторые материнские платы могут содержать 24-контактный разъем EATXPWR и 4-контактный разъем EATX12V, оба разъема должны быть подключены к источнику питания.
• Не включается: если вентилятор и индикатор Q LED/Q CODE не реагируют на нажатие кнопки питания для запуска компьютера, следуйте приведенным ниже инструкциям, чтобы решить проблему.

1. Выполните описанные выше действия по устранению неполадок, чтобы убедиться, что блок питания правильно подключен к разъему питания ATX блока питания материнской платы

2. Оставьте процессор, вентилятор охлаждения процессора и отдельную оперативную память дисплея на материнской плате. Отсоедините от материнской платы все USB-устройства и внешние карты, включая мыши, клавиатуры, устройства чтения карт памяти, флэш-накопители, внешние жесткие диски и внешние карты PCIE и т. д. Отсоедините от материнской платы все кабели, включая сетевые кабели, аудиокабели и кабели дисплея (мультимедийный интерфейс HD/VGA/DVI/DP). Затем попробуйте включить компьютер, если он включается нормально, возможно, проблема связана с отключенными внешними устройствами. Подключайте внешние устройства одно за другим, пока не определите, какое внешнее устройство или кабель подключено.

Список упаковки:

• 1 материнская плата DDR4 (поставляется со встроенным аккумулятором) 1 рамка
• 1 кабель SATA
