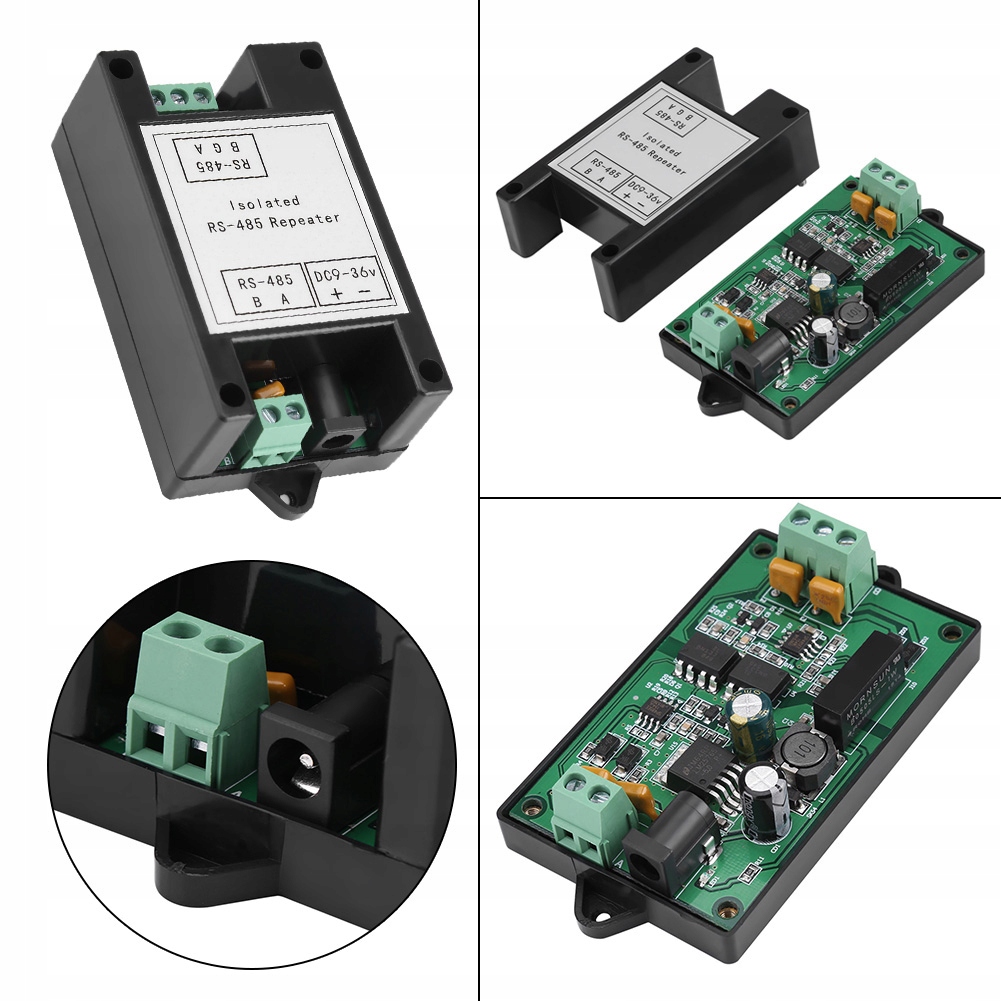

УСИЛИТЕЛЬ RS-485, ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

Описание:

Этот изолированный повторитель RS485E представляет собой своего рода высокопроизводительный усилитель и расширитель сигнала RS485 промышленного класса. Он может автоматически определять направление потока данных и скорость передачи данных, не требуя каких-либо сигналов управления или подтверждения связи, и обеспечивать прозрачную передачу данных. Электропитание оборудования и сигнал связи полностью изолированы, имеют защиту от перенапряжения и статическую защиту. Он отличается передачей на большие расстояния, высокой скоростью, стабильной и надежной работой. Широко используется для машины посещаемости, системы зарядки IC-карт, автоматического управления, системы контроля доступа, парковки, системы общественного питания, системы взимания платы за проезд по шоссе.

Особенности:

Промышленный дизайн, связь полностью изолирована, стабильная и надежная работа, скорость передачи данных до 500 Кбит/с.

Встроенный высококачественный изолированный модуль питания постоянного/постоянного тока обеспечивает электрическую изоляцию между портами.

Поддержка связи между несколькими машинами, возможность подключения до 128 узлов, расстояние передачи до 1200 метров.

Технология автоматического управления потоком данных позволяет автоматически различать и контролировать направление передачи данных.

Множественные меры защиты: положительная и отрицательная защита от электростатического разряда 15 кВ; Двухканальная защита TVS мощностью 600 Вт; Изоляция связи 2,5 кВ.

Широкий диапазон напряжения питания от 9 В до 36 В постоянного тока и поддержка защиты от обратной полярности.

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

Характеристики:

Рекомендуемое значение (типичное)

Предельное значение

Рабочее напряжение

9 В~36 В постоянного тока

9 В~36 В постоянного тока

Номинальная мощность

0,36 Вт (9 В/35 мА; 12 В/27 мА; 24 В/15 мА)

0,5 Вт

Рабочая температура

-30℃~70℃

-40℃~80℃

Отвечает за мощность

1~128 узлов

128 узлов

Дальность связи

0~1200 метров

1200 метров

Скорость связи

300~500Кбит/с

500Кбит/с

Примечание:

Для долгосрочной стабильной работы рекомендуется использовать оборудование RS485E ниже рекомендованного значения. Оборудование не повредится при работе ниже предельного значения, но может привести к ухудшению производительности. Не превышайте предельное значение, иначе это может привести к повреждению оборудования.

Примечание по подключению:

1. 485 провода связи должны быть экранированы витой парой. Лучше иметь многопрядную про запас, а общая длина не более 1200 метров.

2. Провода должны располагаться как можно дальше от высоковольтных проводов, не располагаться параллельно сетевому шнуру и не могут быть связаны вместе.

3. Шина 485 должна иметь структуру «ручная шина» и не должна иметь соединение звездой и вилкой.

4. Ретранслятор 485 необходимо использовать, если имеется более 30 контроллеров или длина провода превышает 500 метров.

5. Оборудование и корпус источника питания переменного тока должны быть хорошо заземлены.

6. Подключите GND всех устройств 485 экранированным кабелем.

7. Подключите терминальный резистор сопротивлением 120 Ом параллельно контактам 485+(A) и 485-(B) последнего устройства 485.

Провод шины RS-485 должен представлять собой 2-жильный экранированный медный провод витой пары диаметром от 0,5 до 0,75 квадратных миллиметров, сопротивлением от 38 до 88 Ом/км, емкостью от 30 до 50 нанофарад/км, шаг скрутки 20 мм (если расстояние провода не более 500 метров, стандарт может быть соответственно ниже, но должен быть витая пара)

 Ограничение шины:

Состоит из двух и более устройств с физическими соединениями между собой, к шине можно подключить до 128 устройств, в случае отсутствия повторителя длина шины не более 1200 метров. Системная шина не должна разветвляться, а если разветвление неизбежно, должны быть выполнены следующие требования:

1. Длина ветки не более 10 метров; сумма длин автобусов не более 800 метров; общее количество оборудования в филиале не более 50.

2. Все сигнальные провода связи должны располагаться как можно дальше от источника помех, сигнальная линия должна проходить в слабых местах и ​​не может быть параллельной с проводами сильной мощности (например, 220 В) или радиочастотным сигнальным проводом (например, кабельным телевидением, аудиокабелем с большим сигналом). Если они параллельны, расстояние должно быть длиннее 0,5 метра.

3. Все контакты проводов необходимо приварить или прикрутить к соединению, а также сделать водонепроницаемую и влагозащитную обработку.

Общая земля сигнала:

1. Все устройства в одном сегменте сети должны иметь единую сигнальную землю, чтобы избежать синфазных помех.

2. При использовании централизованного источника питания соедините отрицательные полюсы постоянного тока всей мощности (включая питание устройства связи) одного и того же сегмента сети напрямую, чтобы сформировать общее сигнальное заземление. В это время сигнальной землей является земля питания постоянного тока.

3. При использовании индивидуального источника питания соедините контакты заземления (черный провод) всех устройств шины в одном сегменте сети вместе, чтобы сформировать общее сигнальное заземление.

Световой индикатор:

PWR: зеленый индикатор источника питания, обычно горит при включении питания.

COM: красный индикатор данных, мигает при наличии данных на шине.

Определение клеммы:

9 В постоянного тока: источник питания

G: Изолировать заземление RS-485, можно подключить к заземлению или экранированному проводу

A: Входной/выходной сигнал RS-485 положительный

B: Входной/выходной сигнал RS-485 отрицательный

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

Рекомендуемые методы отладки:

Убедитесь, что подключение выполнено правильно.

1. Общее заземление: используйте 1 провод или экранированный провод для соединения GND всех 485 устройств вместе, что позволяет избежать разницы потенциалов, влияющей на связь между всеми устройствами.

2. Терминальный резистор: подключите терминальный резистор сопротивлением 120 Ом параллельно к 485+ и 485- последнего устройства 485, чтобы улучшить качество связи.

3. Отсоедините среднюю часть: отключите ее посередине, чтобы проверить, не связано ли это с слишком большим количеством нагрузок, слишком большим расстоянием связи или повреждением какого-либо устройства, которое влияет на весь провод связи.

4. Один провод: подключите к устройству один провод, который можно использовать для устранения сбоев связи в случае проводки.

5. Измените преобразователь: измените преобразователь, чтобы исключить влияние качества преобразователя на качество связи.

6. Отладка ноутбука: убедитесь, что ваш ноутбук нормально обменивается данными, воспроизведите компьютер клиента для связи.

В комплект входит:

1 повторитель RS-485

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

. RS-485 УСИЛИТЕЛЬ ИЗОЛИРОВАННЫЙ ПОВТОРИТЕЛЬ

Обратите внимание:

Этот товар не принимает наложенный платеж, мы отправим его после оплаты, спасибо за понимание.
