ФРЕЗЕРНЫЙ СТАНОК OPTIMILL MH 25SPV OPTIMUM 3338161

ОПИСАНИЕ

• Инверторный двигатель
• Точная обработка
• Исключительно тихая работа
• Противовес облегчает регулировку оси Z
• Бесступенчатая регулировка скорости
• Легкая смена инструмента благодаря системе быстрого зажима инструмента
• Широкая направляющая оси Z
• Подготовленная канавка для последующей установки магнитные ленты
• Подающие шпиндели регулируются с помощью регулируемых шпиндельных гаек
• Стабильная направляющая с поперечным сечением «ласточкин хвост», точно отшлифованная и очищаемая регулируемыми клиньями
• Радиально-упорные шарикоподшипники в осях
• Возможность поворота сверлильно-фрезерной головки на ± 45
• Вперед/назад
• Регулируемая по высоте защитная решетка с микровыключатель
• Концевой выключатель для всех трех осей

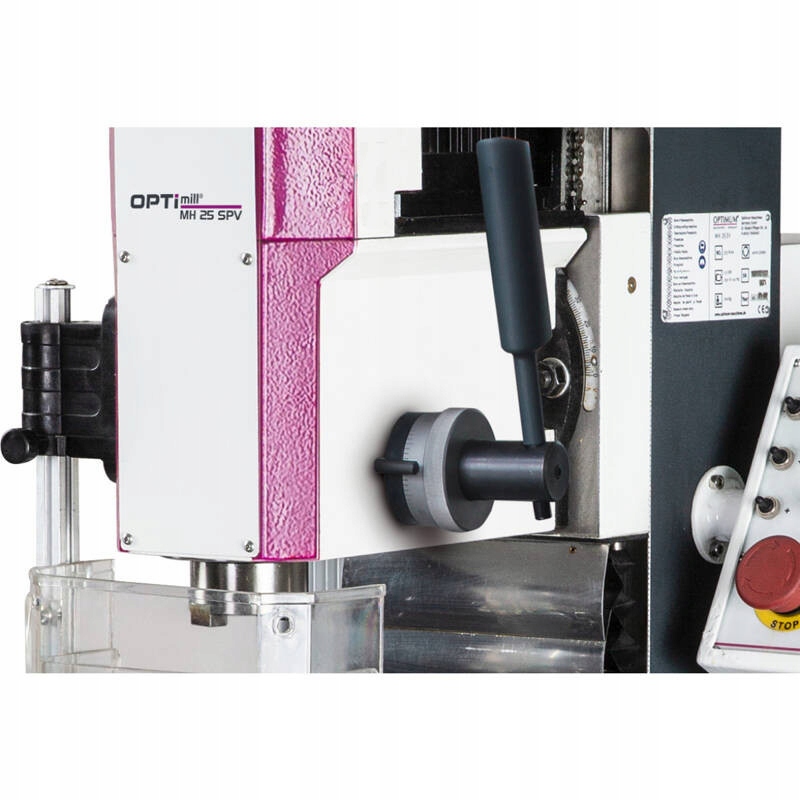

• Легко читаемый индикатор скорости на фрезерной головке

MH 25SPV:

• Бесступенчатая регулировка подачи по всем осям
• Быстрое перемещение по осям X/Y для быстрого позиционирования
• Цифровое 3-осевое УЦИ 5 индикатор положения
• Последнее отключение подачи

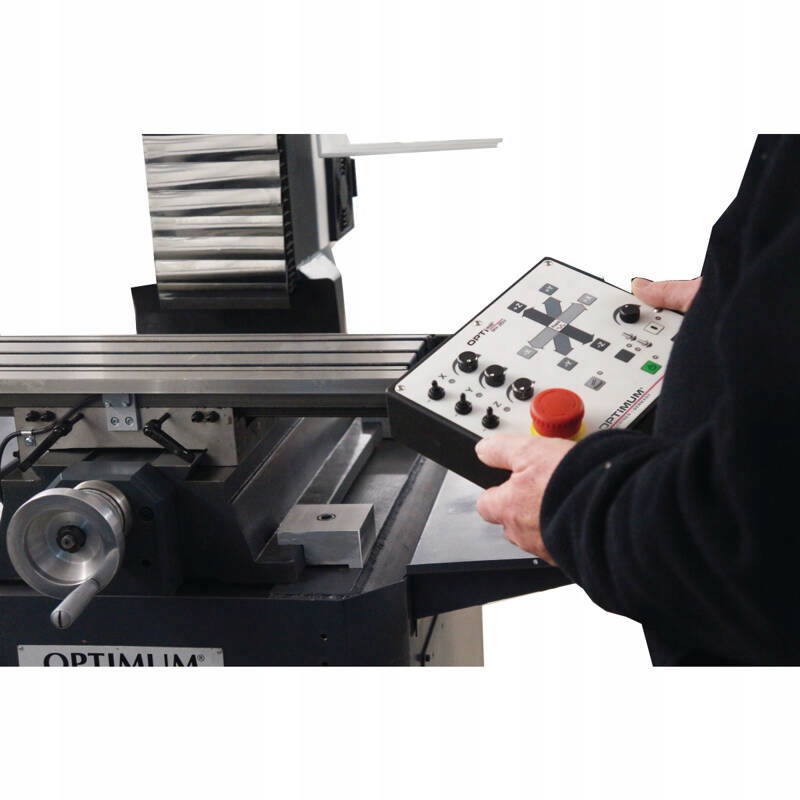

• Портативная панель управления
• Когда шпиндель останавливается, подача отключается

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размеры и вес

• Длина (изделия) ок. 970 мм.
• Ширина/глубина (изделия) ок. 975 мм.
• Высота (изделия) ок. 1025 мм.
• Вес (нетто) ок. 200 кг

Сверлильно-фрезерная головка

• Диапазон наклона сверлильно-фрезерной головки± 45°

Производительность сверления и фрезерования

• Размер режущей головки макс. 50 мм
• Окончательный размер фрезы макс. 25 мм

Скорость быстрого перемещения

• Скорость быстрого перемещения по оси X 150–930 мм/мин
• Скорость быстрого перемещения по оси Y 100–580 мм/мин
• Скорость быстрого перемещения по оси Z 80–450 мм/мин

Электрические данные

• Напряжение питания 230 В
• Основная частота 50 Гц

Горизонтальный фрезерный стол

• Горизонтальный фрезерный стол Длина 620 мм
• Ширина горизонтального фрезерного стола 180 мм
• Расстояние по вертикали шпиндель - горизонтальный фрезерный стол мин. 0 мм
• Расстояние вертикальный шпиндель – горизонтальный фрезерный стол макс. 300мм
• Стол для горизонтального фрезерования Т-образных пазов Размер 12мм
• Стол для горизонтального фрезерования Т-образных пазов Количество3
• Стол для горизонтального фрезерования Т-образных пазов Расстояние между ними 50мм
• Стол для горизонтального фрезерования Нагрузка макс. 30 кг

Стандарты и одобрения

• Стандарт DIN EN 55011
• Класс EMCC2

Поперечная траектория

• Руководство по перемещению по оси X 400 мм
• Руководство по перемещению по Y 210 мм
• Руководство по перемещению по Z 270 мм
• Перемещение по оси X, автоматический 380 мм
• Поперечное перемещение по оси Y, автоматическое 130 мм
• Перемещение по оси Z — автоматическое, 190 мм

Вертикальный шпиндель

• Глубина вертикального шпинделя Выступ шпинделя 185 мм
• Вертикальный шпиндель Держатель шпинделя BT 30
• Вертикальный шпиндель Диапазон скоростей вращения 200 – 4000 мин¹
• Вертикальный шпиндель Количество диапазонов скорости вращения 1
• Вертикальный регулировка скорости шпинделя с электронной регулировкой
• Вертикальный двигатель шпинделя с механическим приводом Нормальная работа 1,5 кВт
• Вертикальный шпиндель Моментный приводной двигатель Нормальный режим 10 Нм

Скорость подачи

• Скорость подачи по оси X 150 мм/мин
• Скорость подачи по оси Y 100 мм/мин
• Скорость подачи по оси Z 80 мм/мин

Крутящий момент двигателя подачи

• Крутящий момент двигателя подачи, непрерывная работа по оси X S 12,2 Нм
• Моментный двигатель подачи по оси Y, непрерывная работа S 12,2 Нм
• Моментный двигатель подачи по оси Z, непрерывный режим S 14,2 Нм

Электрическое подключение

• Общая подключенная нагрузка 2 кВт
