Двухканальный изолированный CAN-HAT для Raspberry Pi — 2x CAN, 2x MPC2515

Код: 17504683532
Как заказать
2243 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 5

Оплачивая «Двухканальный изолированный CAN-HAT для Raspberry Pi — 2x CAN, 2x MPC2515», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Двухканальный изолированный модуль CAN HAT+ для Raspberry Pi — MCP2515 + SN65HVD230

Расширение CAN HAT+ представляет собой двухканальный изолированный модуль связи CAN, разработанный для Raspberry Pi. Основанный на системах MCP2515 и SN65HVD230, он обеспечивает надежную и стабильную связь в стандарте CAN, со встроенными защитами и возможностью работы в широком диапазоне напряжений. Модуль можно легко расширить благодаря дизайну HAT+, что делает его идеальным решением для промышленных и хобби-проектов.

Наиболее важные функции:

  • Совместимость с Raspberry Pi 2B/3B/3B+/4B/5 и Zero/Zero W/Zero WH.
  • Стандартный формат HAT+ с памятью EEPROM.
  • Поддержка 2 каналов шины CAN благодаря системам MCP2515 и SN65HVD230.
  • Встроенная гальваническая развязка источника питания — нет необходимости в дополнительном источнике питания для изолированного источника питания. сторона
  • Изоляция цифрового сигнала — более высокая безопасность, стабильность и устойчивость к помехам.
  • Система защиты SM24CANB — защита от электростатического разряда и перенапряжения.
  • Выбор логического уровня (3,3 В/5 В) с помощью перемычки.
  • Оконечный резистор 120 Ом — перемычка активирована.
  • Выводы интерфейса SPI — позволяют подключаться, например, к STM32 или Arduino
  • Документация и примеры кодов доступны в Интернете

Описание диска

Поддерживает связь с другими модулями

Поддержка многоканальной связи CAN — на задней стороне платы имеются зарезервированные площадки для выбора канала чипа CAN и контакта прерывания. Позволяет подключить два таких модуля для расширения до 4-х каналов CAN-шины.

Технические характеристики:

  • Входное напряжение: 5 В или 7–36 В
  • Логический уровень: 3,3 В / 5 В (регулируется перемычкой)
  • Контроллер CAN: MCP2515
  • Приёмник CAN: SN65HVD230

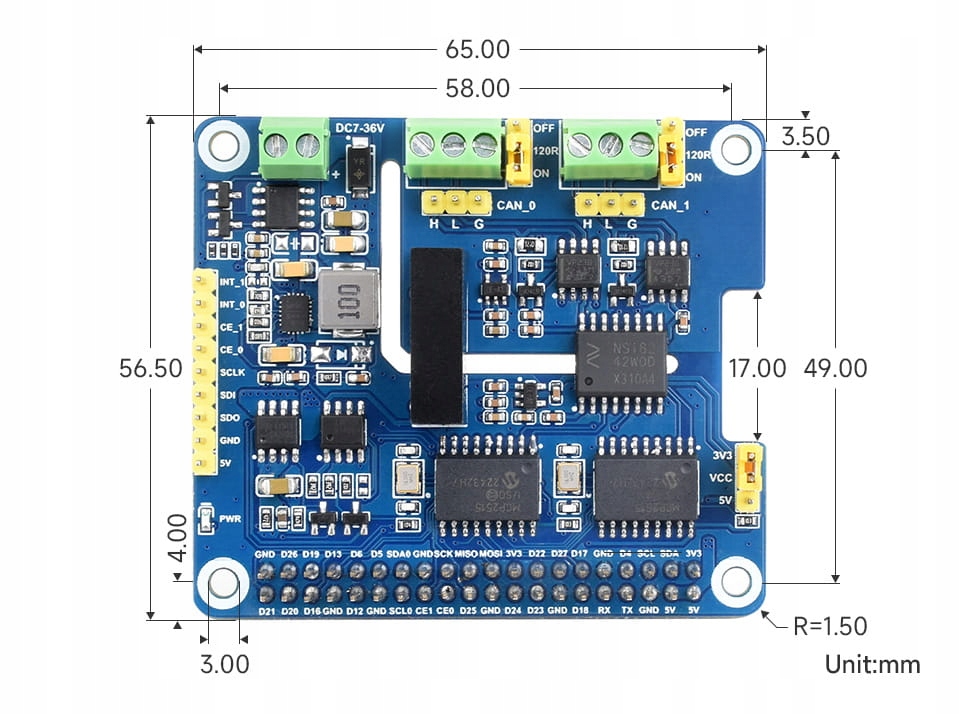

  • Размеры: 65,0 × 56,5 мм
  • Диаметр монтажного отверстия: 3,0 мм

Установить содержимое

  • 2-канальный CAN HAT+ ×1
  • Винты

    • Вики: 2-CH_CAN_HAT+
