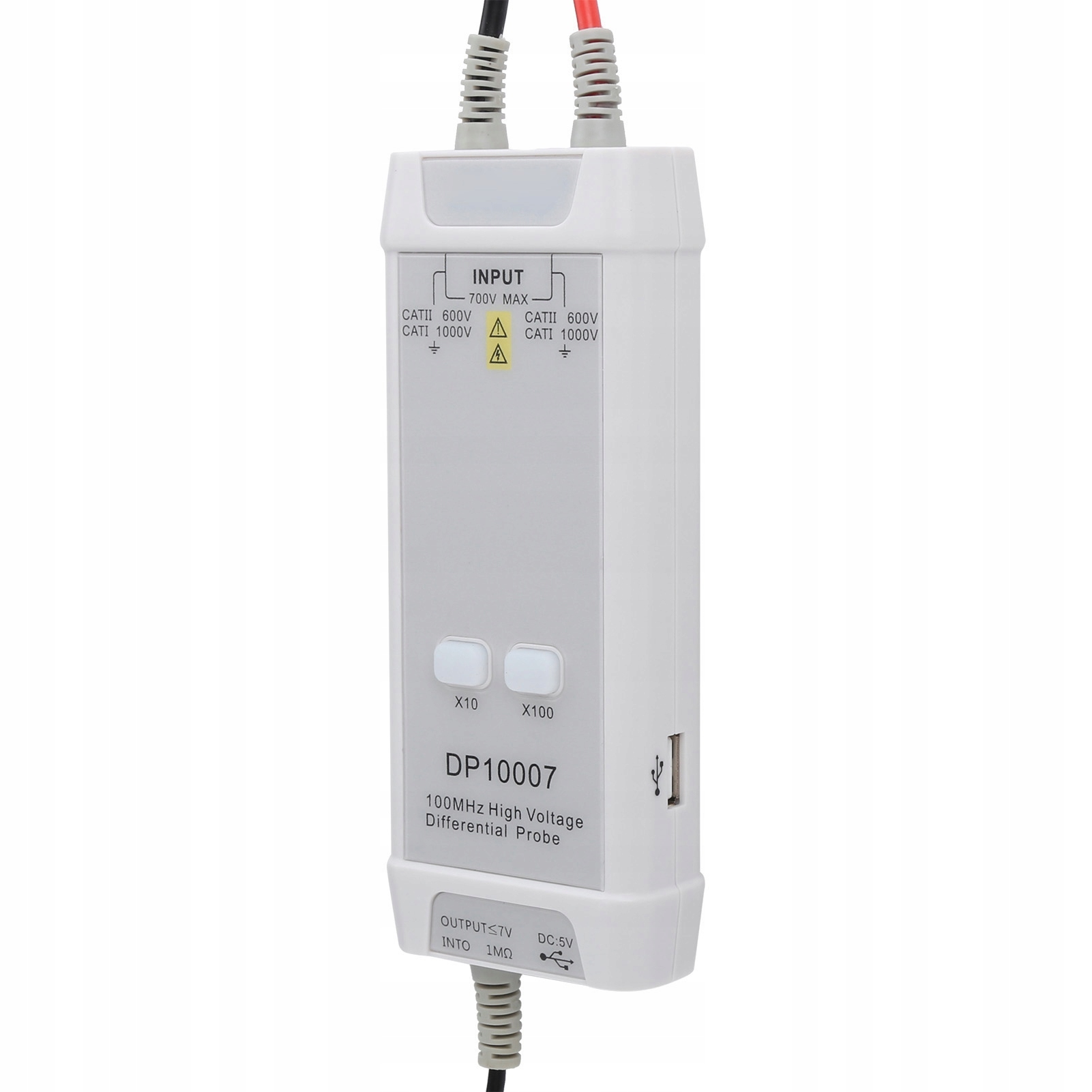

DP10007 Пробник для осциллографа, 100 МГц, 700 В, 1C, комплект дифференциальных пробников

Код: 18196754402
Как заказать
10990 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №106656210
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 999

Заказывая «DP10007 Пробник для осциллографа, 100 МГц, 700 В, 1C, комплект дифференциальных пробников» данное изделие из «Диагностические интерфейсы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Функция:

1. Дифференциальные пробники высокого напряжения серии DP, специально разработанные для измерения дифференциальных сигналов высокого напряжения.

2. Блок питания использует USB-выход постоянного тока 5 В и имеет интерфейс USB, который прост в эксплуатации и переноске.

3. Дифференциальные пробники высокого напряжения измеряют изоляцию с высоким импедансом между входом и выходом для защиты безопасности человека.

4. Преобразуйте входной сигнал высокого напряжения в сигнал низкого напряжения для наблюдения и анализа осциллографом.

5. Коэффициент затухания составляет 10X и может быть применен к осциллографам любой марки, что соответствует требованиям плавающего измерения.

Спецификация:

  • Состояние: новое
  • Тип изделия: щуп осциллографа
  • Материал: ABS
  • Модель DP10007
  • Пропускная способность 100 МГц
  • Время нарастания 3,5 нс
  • Затухание 10X
  • 100X
  • Точность ±1%
  • Максимальное дифференциальное входное напряжение (DC+AC) 70 В (10X)
  • 700 В (100X)
  • Максимальное синфазное входное напряжение CAT II 600 В
  • CAT I 1000 В
  • Опорный шум ≤15 мВ (10X)
  • ≤60 мВrms (100X)
  • Коэффициент развязки синфазного режима: <-80 дБ при 50 Гц
  • <-50 дБ на 1 МГц
  • <-60 дБ на 20 кГц
  • <-40 дБ на 10 МГц
  • Входное сопротивление 8 МОм/1,25 пФ (дифференциал)
  • 4 МОм/2,5 пФ (один конец заземление)
  • Выходное напряжение ≤7 В
  • Мощность 1,25 Вт
  • Источник питания 5 В постоянного тока, источник питания USB
  • Мигающий индикатор перегрузки
  • Размер прибл. 14,5 x 6 x 2,7 см / 5,7 x 2,4 x 1,1 дюйма.
  • Длина входной линии прибл. 45 см/17,7 дюйма.
  • Длина выходной линии: прибл. 90 см / 35,4 дюйма.
  • Температура 0–40 ℃.
  • Влажность 10–85%.
  • Руководство пользователя.

1. Источник питания:

  • Выход USB 5 В постоянного тока, более портативный, поскольку осциллограф имеет интерфейс USB.

2. Заземлите изделие:

  • Во избежание поражения электрическим током заземляющий провод должен быть подключен к земле. Прежде чем выполнять подключения к входным или выходным клеммам изделия, убедитесь, что изделие правильно заземлено.

3. Подключение пробника:

  • Подключите входной порт питания пробника к выходному порту питания USB-кабеля, затем подключите порт BNC пробника к порту BNC осциллографа или другого прибора, установите соответствующий коэффициент затухания и подключите пробник к измеряемому объекту.

4. Измерение:

  • Перед тестированием оцените амплитуду проверяемого напряжения, не используйте, если оно превышает диапазон напряжения.

5. Отключение датчика:

  • Сначала отключите входы тестируемых точек, затем отключите выход датчика и вход питания.

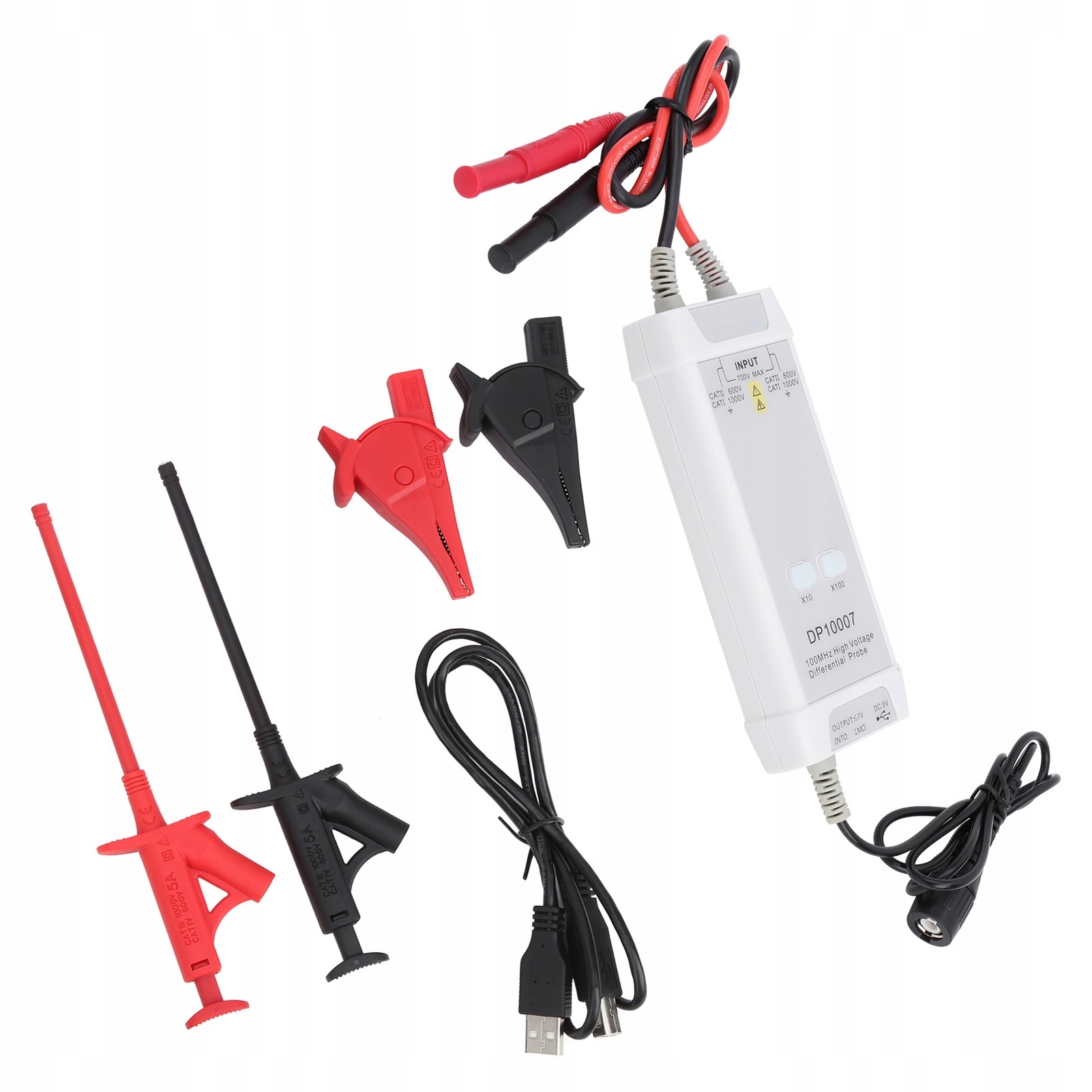

Список упаковки:

  • 1 датчик
  • 2 зажима
  • 2 крючка для датчика
  • 1 USB-кабель
  • 1 пластиковая коробка
  • 1 руководство
