МОСТОВАЯ ДОСКА 840 ПОЛЮСОВ

Код: 7390060898
Как заказать
599 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №2357115
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 8

Оплачивая «МОСТОВАЯ ДОСКА 840 ПОЛЮСОВ» данный товар из каталога «Разъемы», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

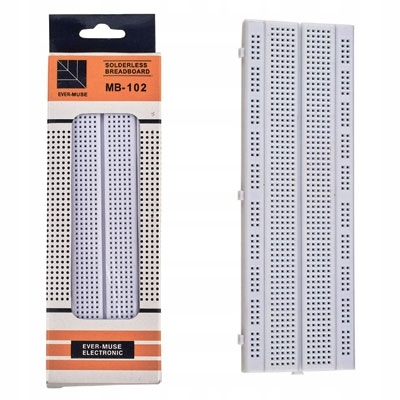

BREAKBARD 840 POLES

Платы можно объединять в более крупные модули.

Представленная плата имеет размеры 173мм на 63,1мм и содержит 840 контактных полей.

Макетная плата имеет с нижней стороны двустороннюю самоклеящуюся ленту, благодаря которой ее можно приклеить к поверхности или устройству.

Макетная плата — это инструмент для быстрого создания и тестирования простых электронных схем без пайки. Состоит из сети отверстий с металлическими пружинами под ними, соединяющими выбранные группы отверстий.

Описание - как это работает

  • Отверстия соединяются в токопроводящие участки:

- Рабочие поля посередине: обычно 5 отверстий в одном ряду соединены друг с другом (слева и справа от разрыва).

- Разрыв посередине: облегчает вставка интегральных схем DIP (контакты с обеих сторон не замыкаются друг на друга).

- Шины питания по бокам: длинные линии к + (VCC) и – (GND); иногда их ломают пополам, поэтому их необходимо шунтировать.

  • Элементы (резисторы, диоды, транзисторы, интегральные схемы) и монтажные провода вставляются в отверстия, а соединения выполняются проводами.

Применение

  • Прототипирование электронных систем (например, с Arduino, ESP32, Raspberry Pi Pico).
  • Обучение электроника: законы Ома, делители напряжения, RC-фильтры, усилители, простые цифровые схемы.
  • Быстрая проверка датчиков, светодиодов, кнопок, зуммеров и т.п.
  • Проверка работы схемы перед изготовлением печатной платы или пайкой.

Преимущества

  • Без пайки → быстрые замены и исправления.
  • Многоразовое использование.
  • Быстрота сборка и простота экспериментирования.
  • Четкая система подключения (с сохранением порядка расположения проводов).
  • Дешевый и широко доступный, совместимый со стандартными элементами (растр 2,54 мм).

Стоит знать ограничения

  • Плохо подходит для высоких частот, очень быстрых сигналов и точных измерений (емкость и паразитные помехи).
  • При более высоких токах соединения могут нагреваться или выходить из строя нестабильный (как правило, лучше придерживаться малых токов).
  • Легко допустить такие ошибки, как неправильное подключение в одном ряду или ошибка на шинах питания (иногда они перерезаются).

Код изделия 1950А

  • Вес упаковки: 0,115

РАЗЪЕМНАЯ ЩИТКА 840 ПОЛЮС
