Для радиатора паровой платформы SSD, термопрокладка M.2 2230 NVME 29

Функция:

1. ОБЛАСТЬ ПРИМЕНЕНИЯ: Медный радиатор SSD для Steam Deck и ROG ALL, установка более удобна и проста, а также легко соответствует вашим потребностям в использовании.

2. ТЕПЛООТДАЧА: термопрокладка радиатора SSD изготовлена ​​из материала из чистой меди, который не только очень прочен, но и обладает хорошими свойствами рассеивания тепла, что улучшает ваши игровые возможности.

3. ВКЛЮЧЕНО: Включает 1 медный радиатор 0,5 мм/0,02 дюйма, 2 термопрокладки с фазовым переходом 0,13 мм/0,02 дюйма, 3 силиконовые термопрокладки 0,5 мм/0,02 дюйма, 1 отвертку, 1 разрезную монтировку, 1 треугольный инструмент, 18 винтов.

4. ТЕРМОПЛОДКА С ФАЗОВЫМ ИЗМЕНЕНИЕМ ФАЗЫ: Силиконовая термопрокладка с фазовым изменением не только улучшает рассеивание тепла, но и выравнивает поверхность твердотельного накопителя, чтобы избежать ударов о защитную крышку.

5. СТАБИЛЬНАЯ РАБОТА: медный термический лист способствует пассивному рассеиванию тепла, а высокоэффективная теплопроводящая силиконовая пластина постоянно поглощает тепло поверх медного листа, что быстро отводит тепло через внутренний вентилятор ноутбука.

Спецификация:

• Тип изделия: для термопрокладки радиатора твердотельного накопителя Steam Deck
• Материал: медь, силикон
• Размер медного листа для рассеивания тепла: прибл. 26x23x0,5 мм / 1,02x0,91x0,02 дюйма.
• Совместимые бренды: для платформы Steam, для ROG ALL.
• Подходящий жесткий диск: твердотельный накопитель M.2 2230 NVME.

Как использовать:

• Руководство по установке системы охлаждения жесткого диска:
• 1. Отключить для STEAM DECK. Перед заменой жесткого диска выключите STEAM DECK и отсоедините все кабели.
• 2. Удалите восемь винтов с задней части ПАРОВОЙ НАСТОЙКИ. (1) С помощью отвертки открутите восемь винтов, крепящих заднюю крышку. Четыре винта 9,5 мм/0,37 дюйма и четыре винта 5,8 мм/0,23 дюйма. (2) Сохраните винты при замене, чтобы не потерять их.
• 3. Поднимите заднюю крышку. (1) Вставьте выступ по краю правой ручки в зазор между задней крышкой и передней панелью. (2) Используя язычок, поднимите заднюю крышку и освободите язычок.
• 4. Снимите защитную пластину. (1) С помощью отвертки выкрутите три крепежных винта крышки, один винт 3,4 мм/0,13 дюйма и два винта 3,7 мм/0,15 дюйма. (2) Выверните винты и снимите крышку.
• 5. Извлеките SSD-накопитель. (1) С помощью отвертки выверните винты, крепящие твердотельный накопитель. (2) Выверните крепежные винты и вытащите жесткий диск.
• 6. Установите радиатор (1) Снимите защитную пленку радиатора. (2) Оторвите защитную пленку с термопасты и нанесите термопасту на поверхность частиц жесткого диска, как показано на рисунке. (3) Совместите радиатор с жестким диском и вставьте его в термический слот.
• 7. Установите SSD. Вставьте SSD с установленным радиатором в слот и затяните винты.

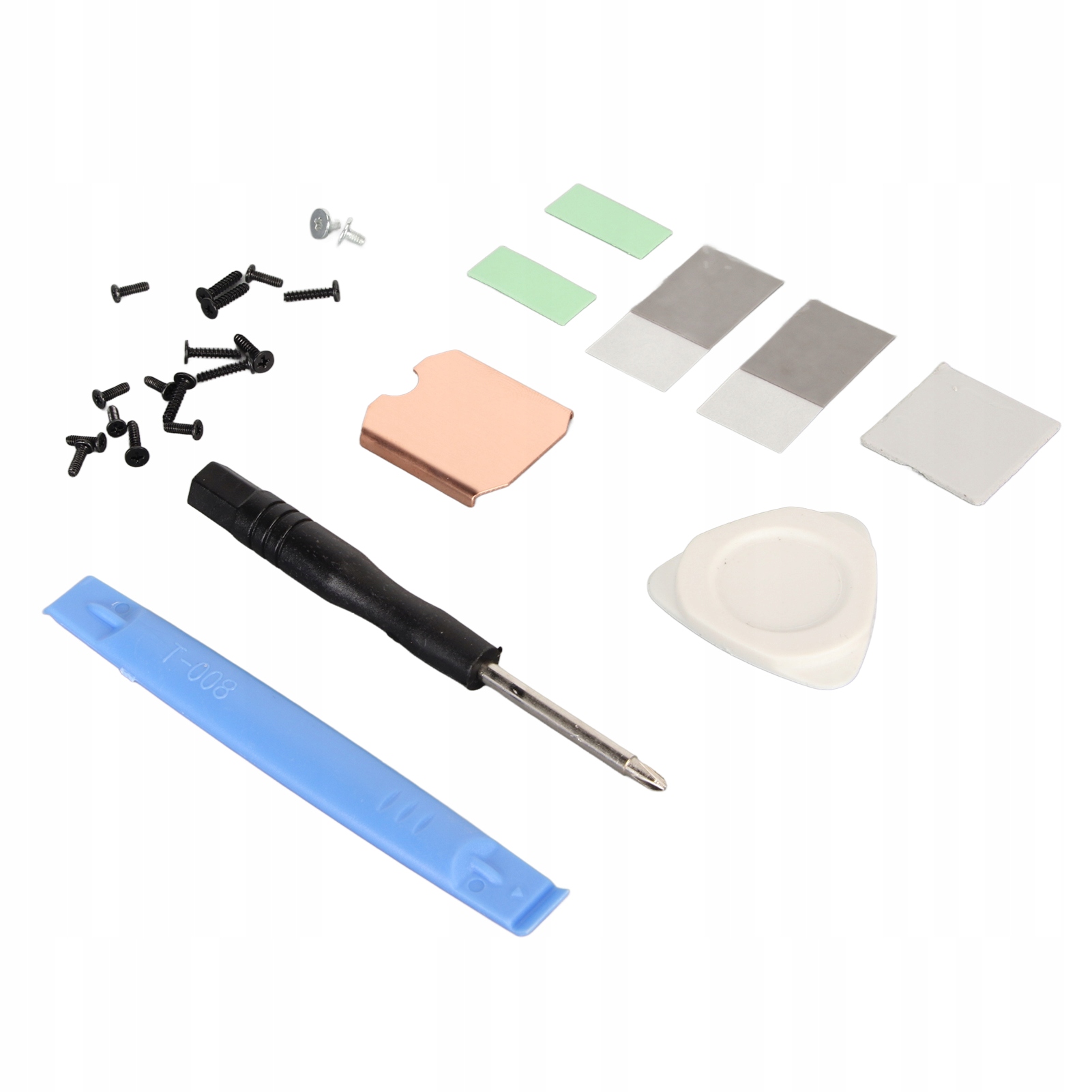

Список упаковки:

• 1 медный радиатор
• 2 термопрокладки с фазовым переходом
• 3 силиконовых термопрокладки
• 1 отвертка
• 1 открытая монтировка
• 1 треугольный инструмент
• 18 винтов

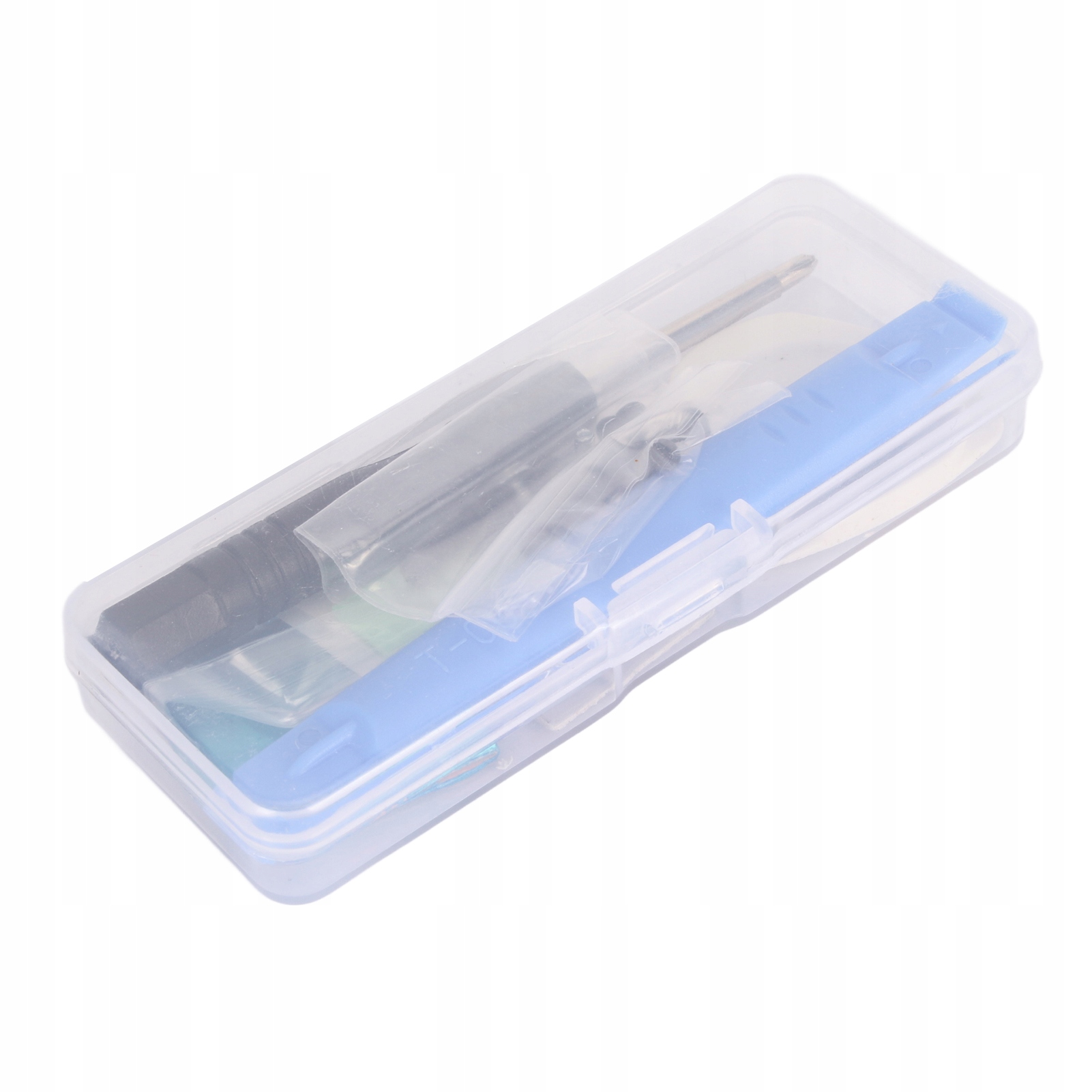

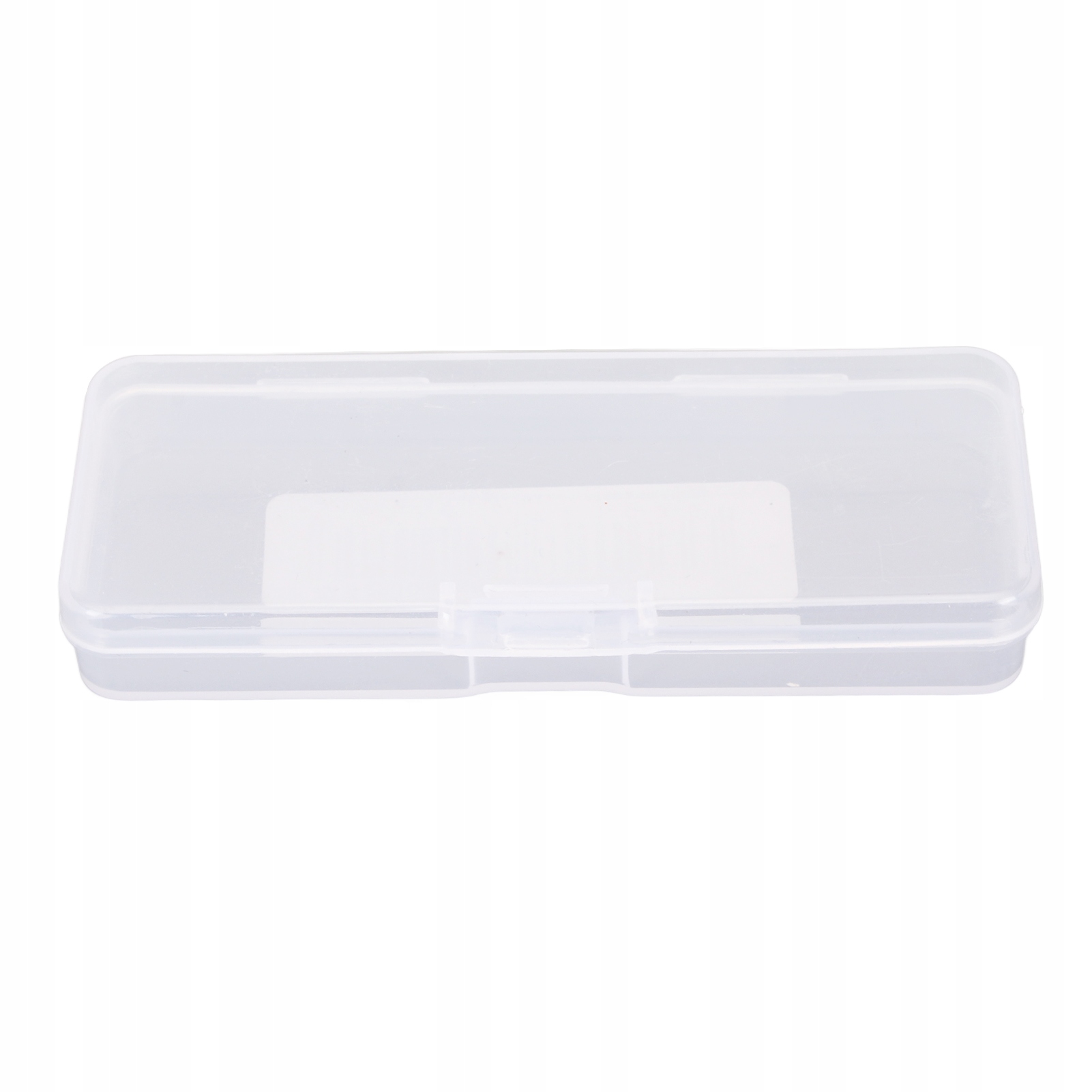

• 1 ящик для хранения
