1x EGS002 eg8010+ir2110 Модуль контроллера питания драйвера
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 20
Просматривая «1x EGS002 eg8010+ir2110 Модуль контроллера питания драйвера», вы можете быть уверены, что данный товар из каталога «Контроль і захист» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

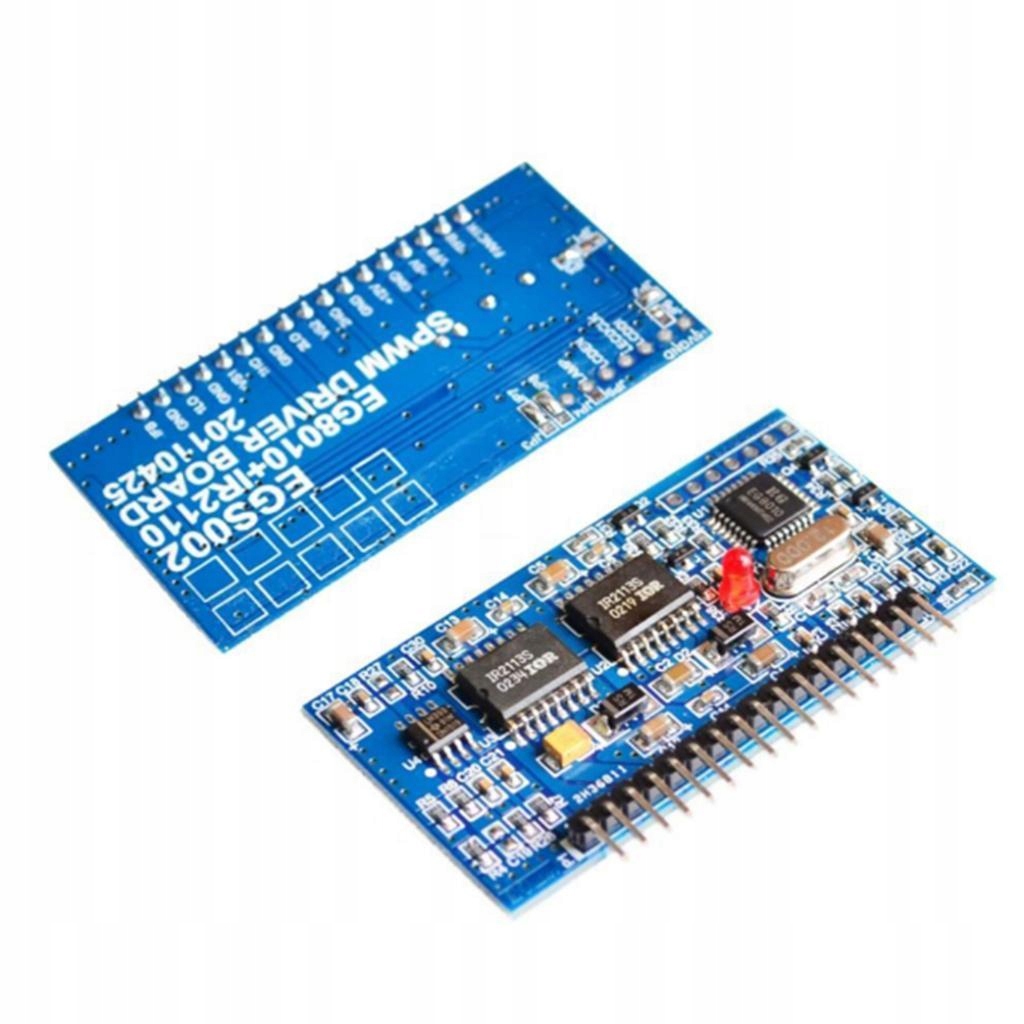

Плата синусоидального инвертора SPWM EGS002 EG8010 + модуль драйвера IR2110
Описание:
EG8010 — это микросхема цифрового генератора волн с очень хорошими функциями, обеспечивающая управление мертвым временем в двухступенчатых структурах преобразования постоянного тока в постоянный ток или в одноступенчатой архитектуре повышения частоты постоянного тока. Он оснащен внешним кварцевым генератором с частотой 12 МГц, что обеспечивает высокую точность, а гармонические искажения очень малы, частота волны 50 Гц или 60 Гц. В системе используется технология КМОП, внутренняя интеграция синусоидального генератора SPWM, схема управления мертвым временем, диапазон коэффициента умножения, схема защиты, последовательный интерфейс связи и последовательный модуль с 1602 функциями.
Спецификация:
Материал: акриловая смола
Размер: прибл. 68x88 мм/2,68x3,46 дюйма
Один источник питания 5 В
Выходная частота волны, 4-контактный набор: постоянная частота волны 50 Гц, постоянная частота волны 60 Гц, частота волны 0–100 Гц / частота волны регулируется, частота волны 0–400 Гц регулируется
Униполярная и биполярная модуляция
Оснащен контролем мертвой зоны, контактом мертвого времени 4: мертвое время 300 нс мертвое время 500 нс мертвое время 1,0 мкс мертвое время 1,5 мкс
Внешний кварцевый генератор 12 МГц
частота несущей 23,4 кГц, ток, обратная связь по температуре в реальном времени
Защита от перенапряжения, пониженного напряжения, перегрузки по току и перегрева
Настройка контактов режима плавного запуска, время отклика 1 с
В комплект входит:
1 волновая плата EGS002 EG8010 + модуль IR2110
