Особенности:

6 функций тестирования. Мультиметр AC MICTUNING в основном используется для измерения напряжения (80–260 В), тока (0–100 А), мощности (0–22 000 Вт), энергии (0–999 кВтч), частоты (45–65 Гц), коэффициента мощности (0–1PF).

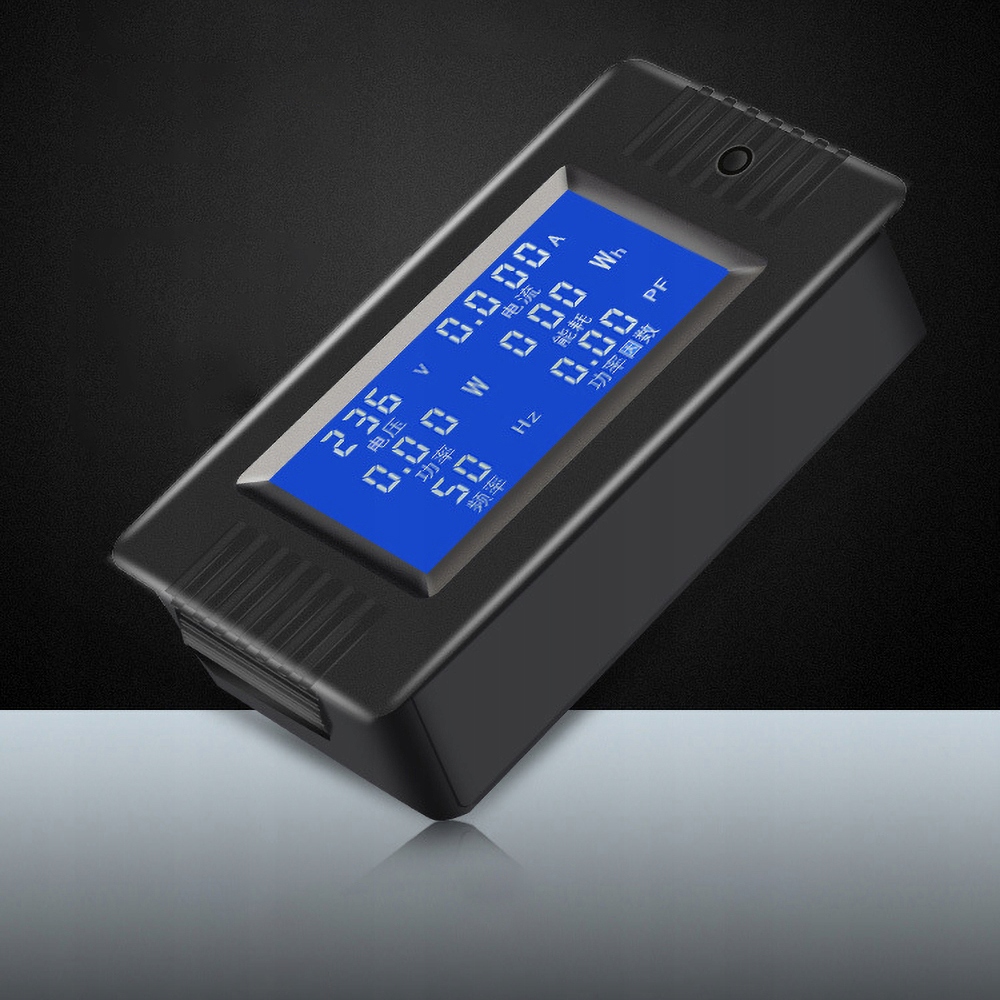

Отличное визуальное восприятие – ЖК-экран высокой четкости в сочетании с подсветкой. Функция позволяет легко считывать отображаемые данные, обеспечивая идеальное визуальное восприятие. Обзор на 360° без мертвого угла, с функцией подсветки, он хорошо виден как днем, так и ночью.

Безопасное использование - Благодаря функции сигнализации о перегрузке, когда фактическое значение превышает установленное значение, подсветка будет мигать, чтобы вовремя проинформировать пользователя. Вы можете установить ограничения мощности в соответствии с вашими потребностями.

Более надежная установка. Благодаря трехточечной защелке с обеих сторон высокая гибкость делает установку более надежной. Конструкция винтовой проводки делает проводку более прочной.

Широкое применение.Широко используется в бытовой технике, инверторных источниках питания, распределительных шкафах высокого и низкого уровня, фотоэлектрических системах и т. д.

Благодаря функции памяти при выключении питания он автоматически сохраняет последние тестовые данные. Управление одной кнопкой, которое можно использовать для управления подсветкой, сбросом энергии и предустановленными значениями сигнала тревоги, очень удобно.

??Технические характеристики:

• Тип дисплея: только цифровой
• Класс точности:1,0
• Рабочая температура:-10-60 градусов
• Номер модели:PZEM-022
• Напряжение питания: AC80-260VDIY
• Источник питания: электрический
• Диапазон тока: 0–100 А
• Мощность: 0–22000 Вт
• Энергия: 0–9999,99 кВтч
• Подсветка:
• синий
• Сертификат: CE, FCC
• Диапазон измерения напряжения: 80–260 В

II. формат дисплея:

1.Мощность:

• диапазон тестирования: 0–22000 Вт
• Первоначальная измерительная мощность: 0,2 Вт
• 10 Вт Формат дисплея: 1,00–9,99 Вт
• Формат дисплея 100 Вт: 10,0–99,9 Вт
• Формат дисплея 1000 Вт: 100–999 Вт
• Формат дисплея 10 000 Вт: 1,00–9,90 кВт
• Формат дисплея 10 000 Вт: 10,0~22,0кВт

2.Энергия:

• диапазон тестирования: 0~999кВтч
• Формат отображения <1кВтч: 0~999Втч
• <10кВтч Формат отображения: 1,00~9,99кВтч
• Формат дисплея ?10кВтч: 10~999кВтч

3. напряжение:

• диапазон тестирования: 80–260 В
• Формат дисплея: 80–260 В

4. ток:

• диапазон тестирования: 0~100А
• Первоначальный измерительный ток: 0,001А
• <10А формат отображения: 0,000~9,000А
• Формат отображения ?10А: 10,00~ 99,99 А

5. Частота:

• диапазон тестирования: 45–65 Гц
• Формат дисплея:45–65 Гц

6. коэффициент мощности:

• диапазон тестирования: 0~1ПФ
• Формат дисплея: 0,00~1,00ПФ

III. Ключ:

1. Управление подсветкой:

Короткое нажатие кнопки включает или выключает подсветку, подсветка имеет функцию памяти, может сохранять состояние включения или выключения при выключении питания.

2. Сброс энергии:

• Шаг 1: Нажмите и удерживайте кнопку в течение 5 секунд, пока значение энергии не начнет мигать, затем отпустите кнопку.
• Шаг 2: Коротко нажмите кнопку еще раз, и значение энергии исчезнет и выйдите из мигающего состояния сброса.
• Шаг 3: Если в течение 5 секунд с кнопкой не выполняется никаких действий, это означает, что энергия значение не было очищено и выйдет из состояния сброса.

3. Настройка порогового значения сигнала тревоги по мощности:

• Шаг 1: Нажмите и удерживайте кнопку, пока на ЖК-экране не появится SET CLr, затем отпустите кнопку, чтобы войти в состояние настройки.
• Шаг 2: В окне питания отобразится текущее значение сигнала тревоги по мощности, и последняя цифра начнет мигать, затем вы можете коротко нажать, чтобы увеличить на 1, если он не работает в течение 3 секунд, автоматически переключит положение цифры, метод настройки такой же, как указано выше.
• Шаг 3: После завершения настройки длительное нажатие кнопки в течение более 5 секунд приведет к автоматическому сохранению и выходу, пороговый диапазон активной мощности составляет 0,0–22 кВт.

??Меры предосторожности:

• 1. Этот модуль подходит для использования в помещении, не используйте на открытом воздухе.
• 2. Прилагаемая нагрузка не должна превышать номинальную мощность.

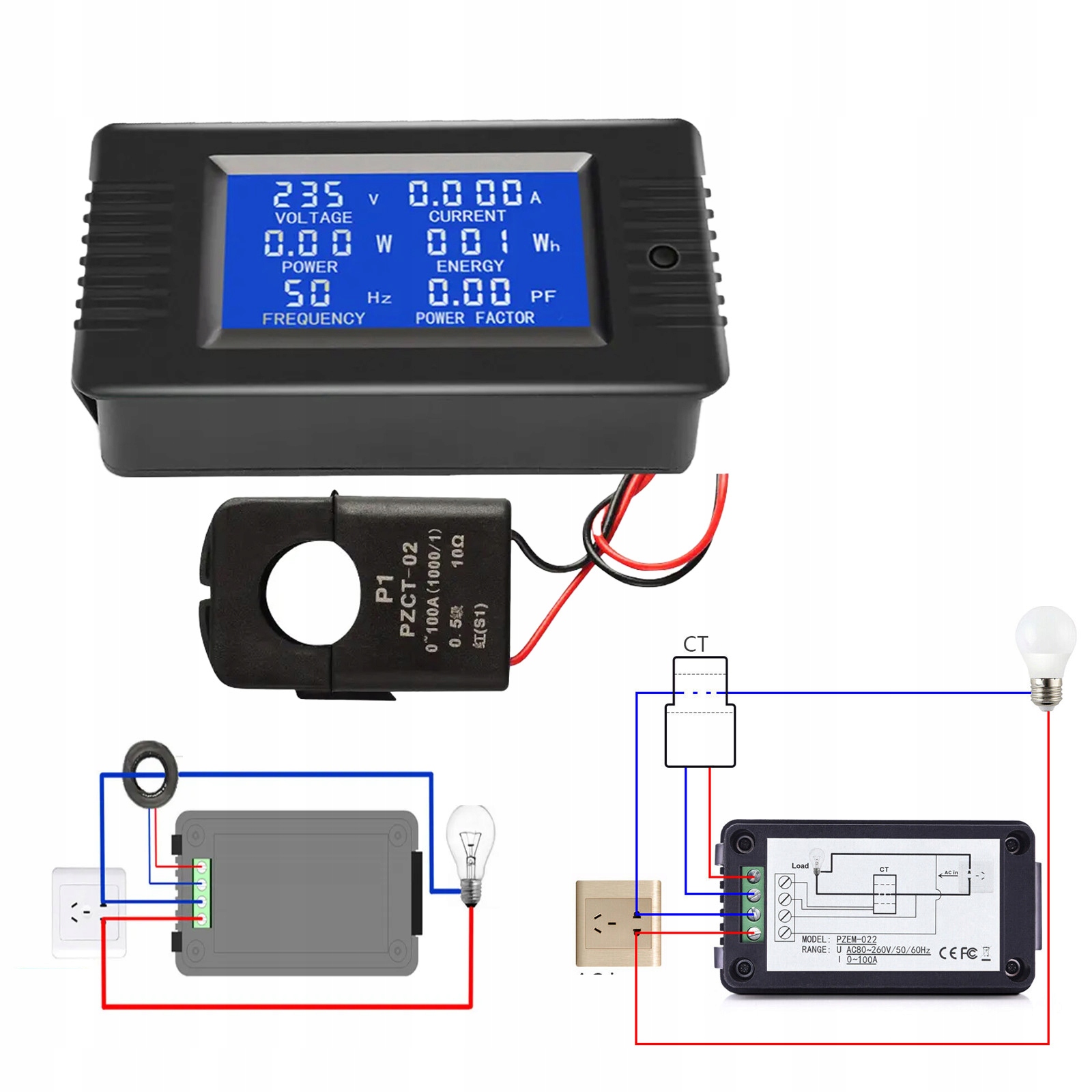

• 3. Порядок подключения не должен быть неправильным.

??Список оборудования

• 1 мультиметр переменного тока

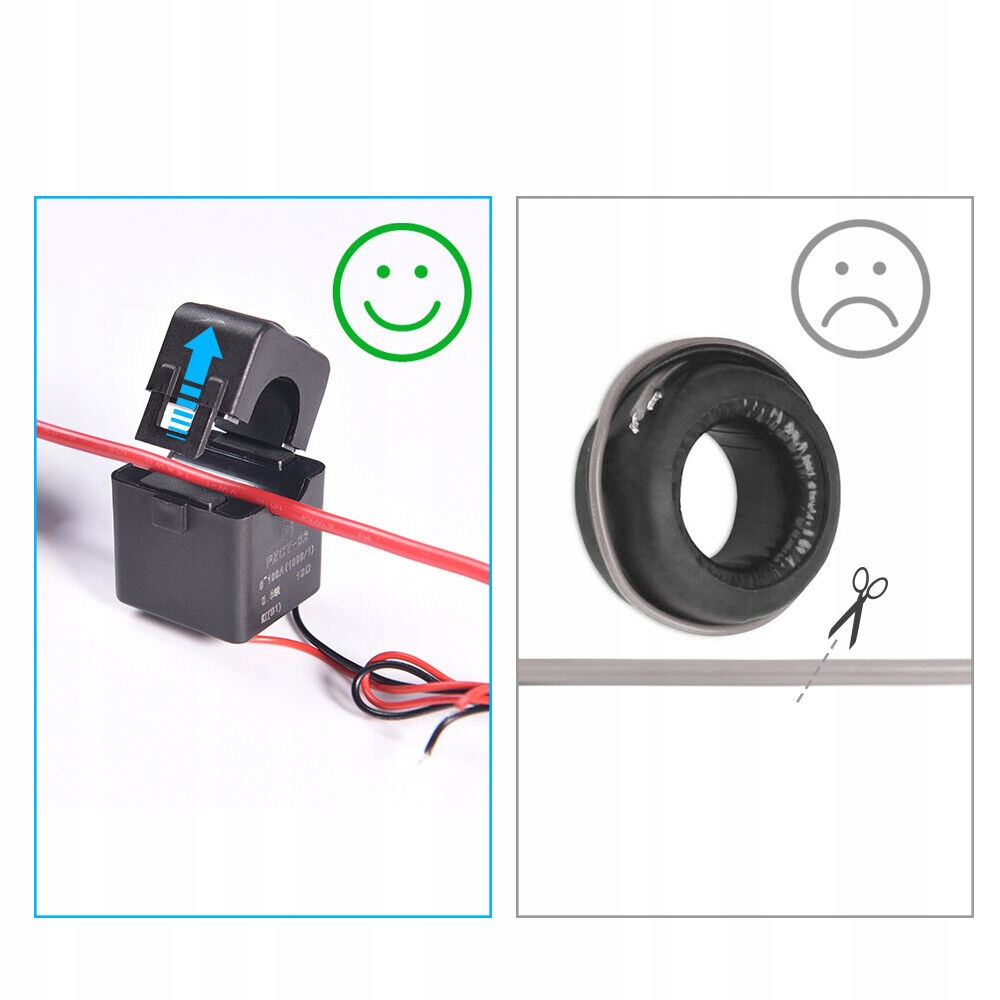

• 1 трансформатор тока с разъемным сердечником, 100 А
